Soufflets métalliques

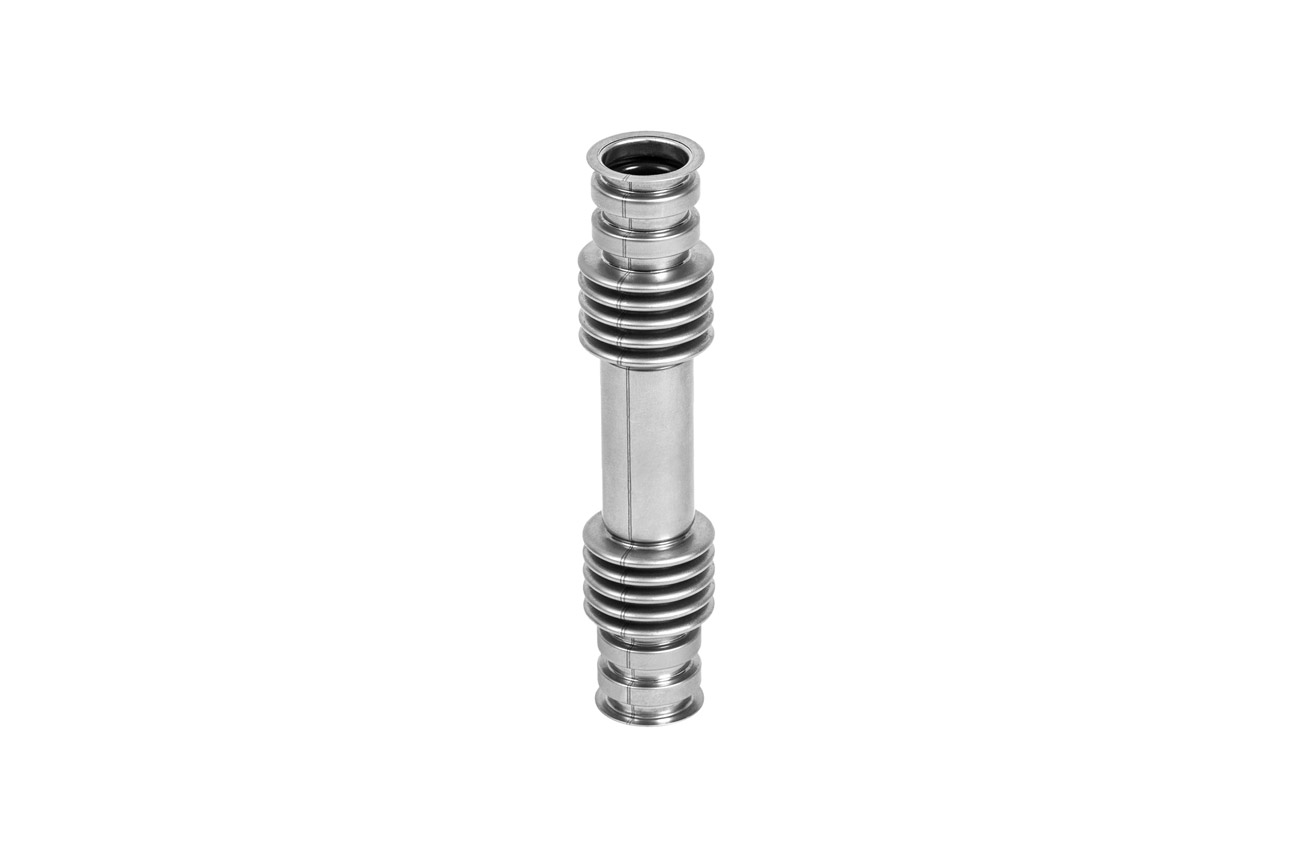

Soufflets onduleux (hydroformés) en laiton, bronze, cuivre de béryllium et dans d’autres alliages – Soufflets de précision en acier inoxydable pour applications de vide
Manchons de précision
Manchons emboutis et tubes à parois très minces avec formes de fond selon les spécifications clients – Base pour la production d’un soufflet en métal

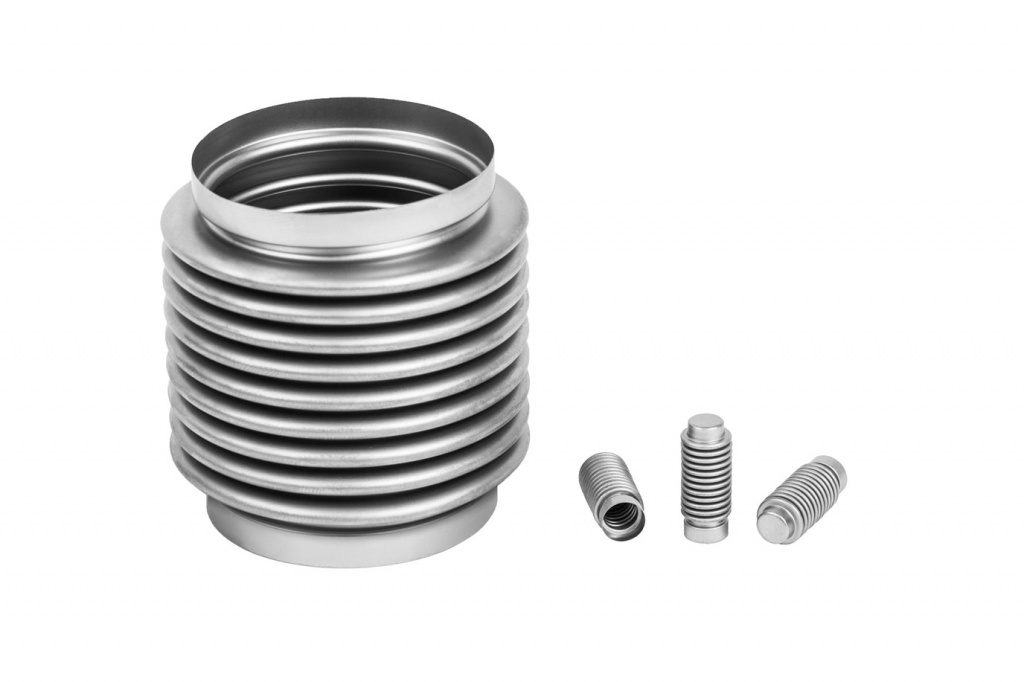

Compensateurs de dilatation
Compensateurs à soufflets en acier inoxydable, Inconel, Monel, Hastelloy et dans d’autres matériaux – structures avec et sans soudure

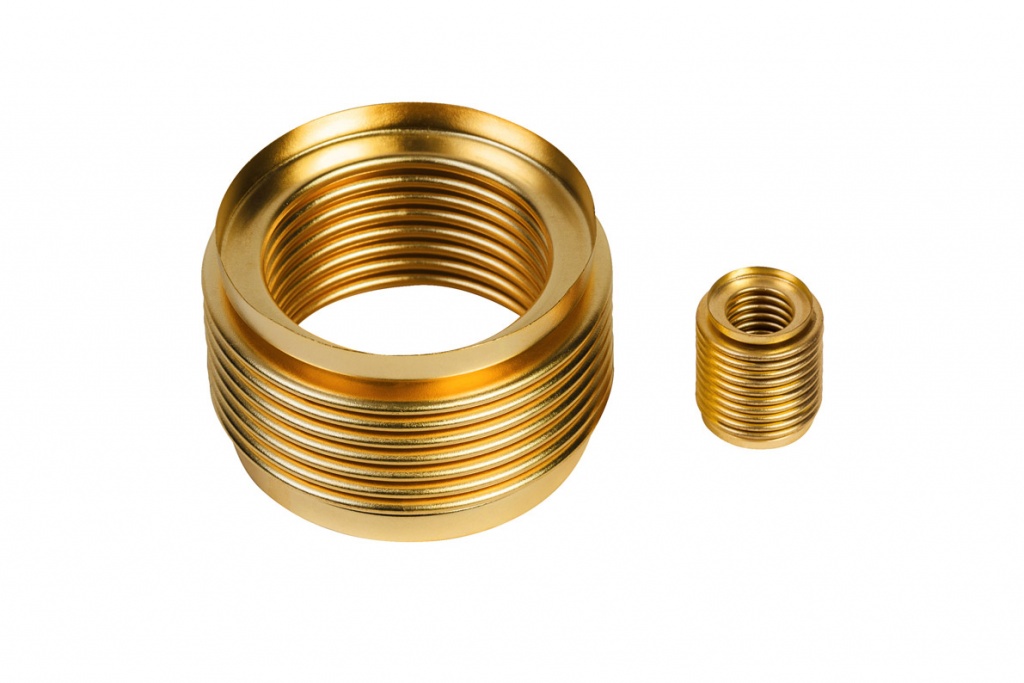

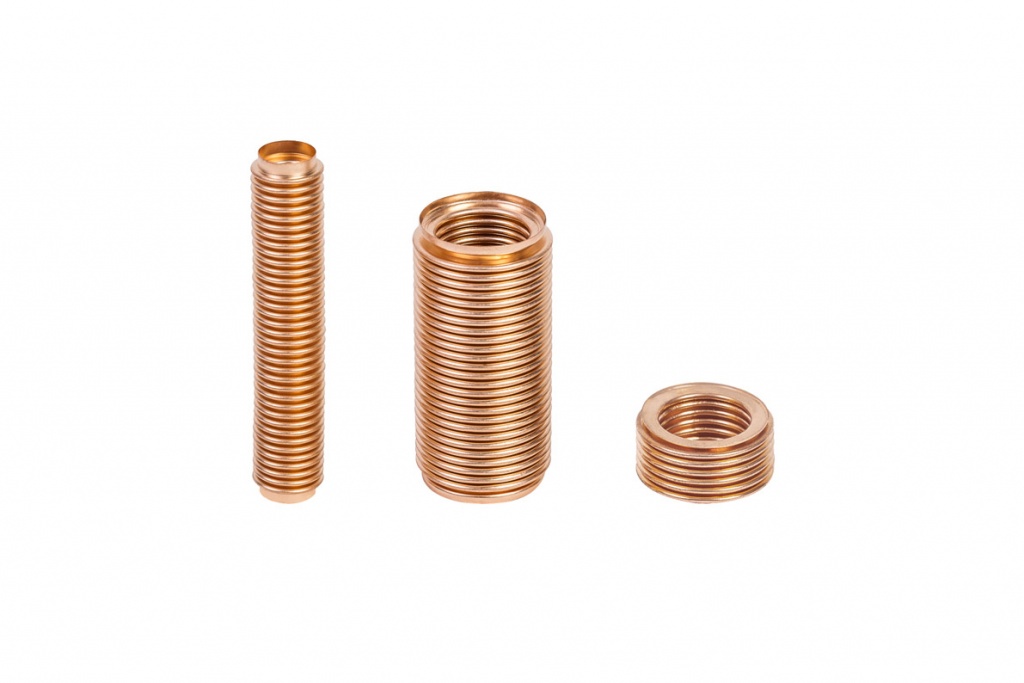

Soufflets métalliques
sans soudure
en laiton, bronze, acier inoxydable, cuivre de béryllium et dans d’autres alliages.

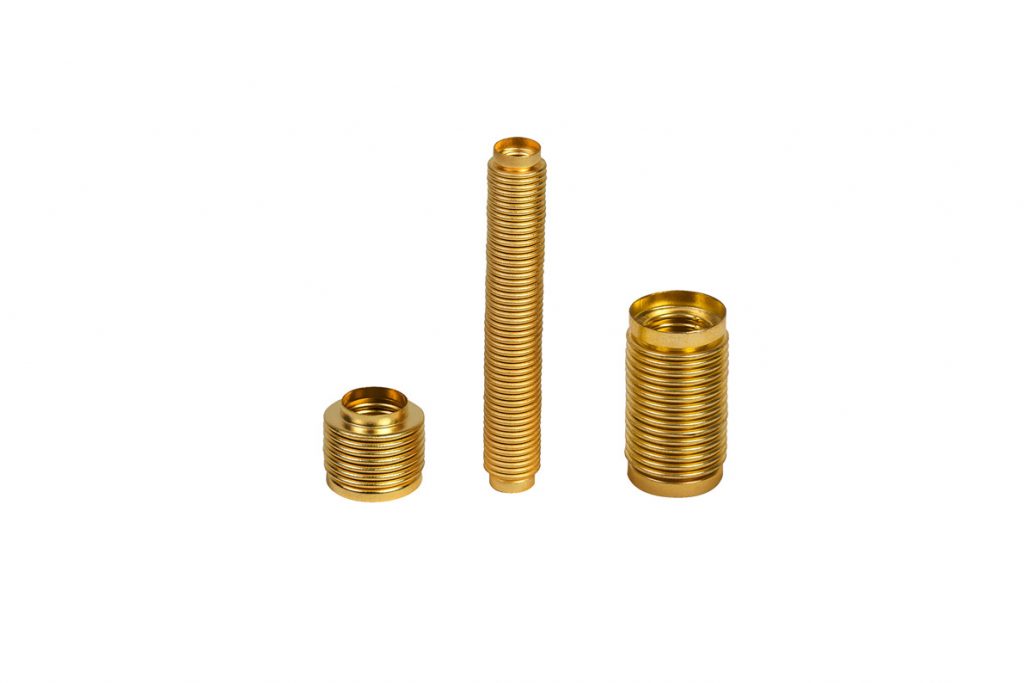

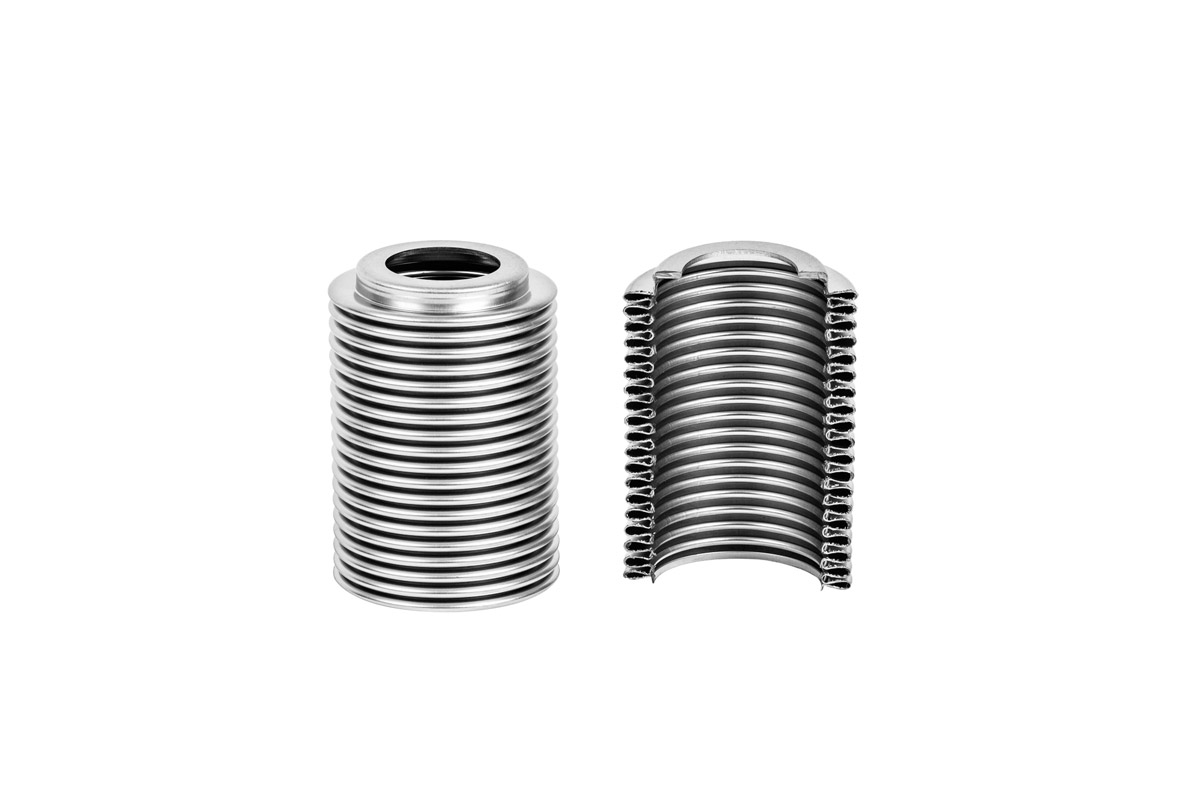

Soufflets métalliques ouverts de Mera Bellows:
un hydroformage efficace
Les technologies Mera Bellows permettent l’utilisation de manchons métalliques emboutis sans soudure, dont le fond peut être découpé lors d’une opération supplémentaire afin de proposer des structures à base de soufflets métalliques ouverts. Ce processus de fabrication a de grands avantages lorsque les manipulations et la vérification d’absence de fuite sont automatisées. La forme de l’extrémité des soufflets métalliques peut être façonnée presque à volonté.
Applications: éléments d’étanchéité (pour les vannes avec soufflet métallique), connecteurs flexibles, dispositifs d’amortissement, transmission d’efforts, accouplement d’arbres.
Tailles de soufflet livrables
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø intérieur | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø extérieur | 6,0 ± 0,2 | 100 ± 0,5 |
| Épaisseur de paroi | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tableau : diamètre minimal et maximal du soufflet

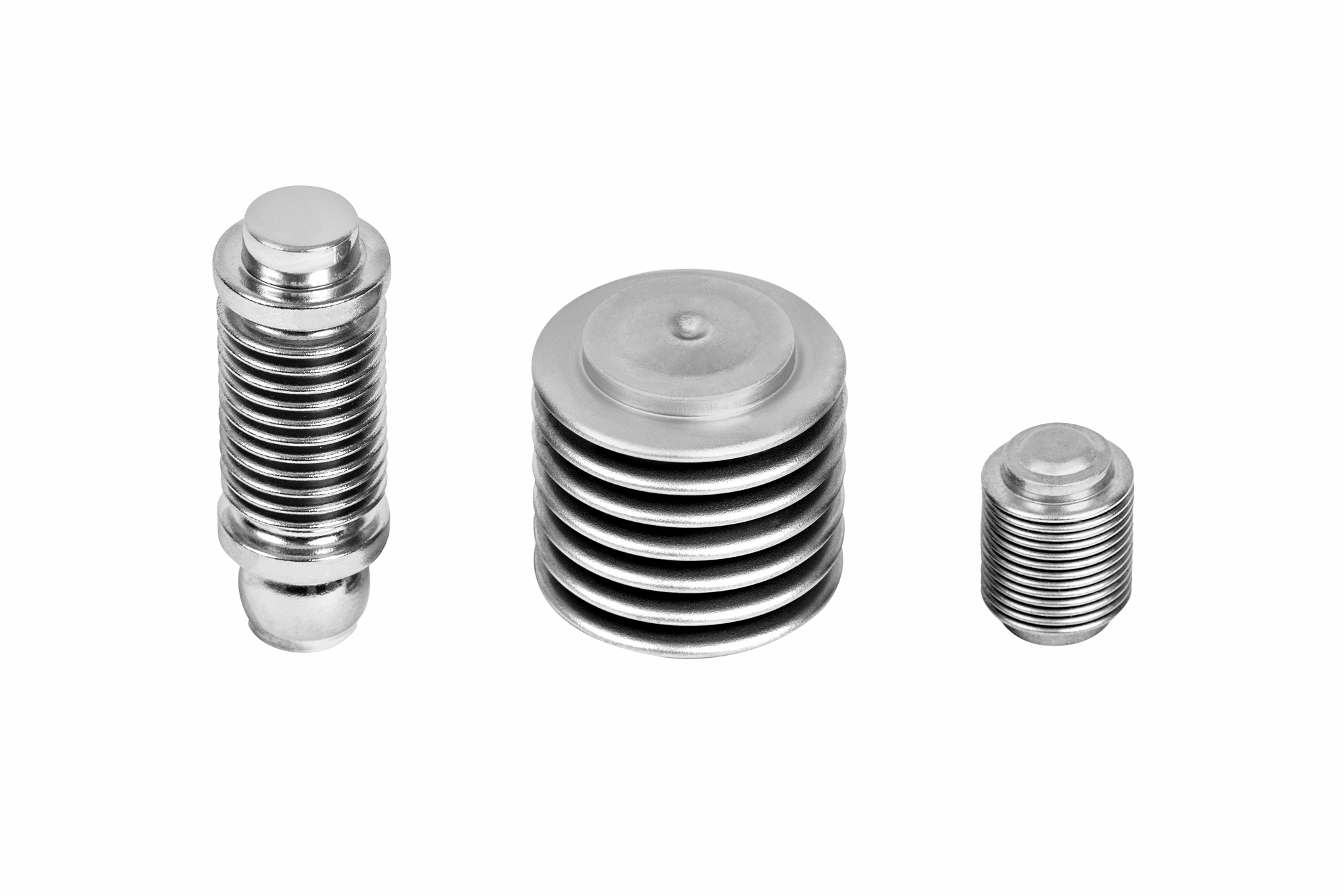

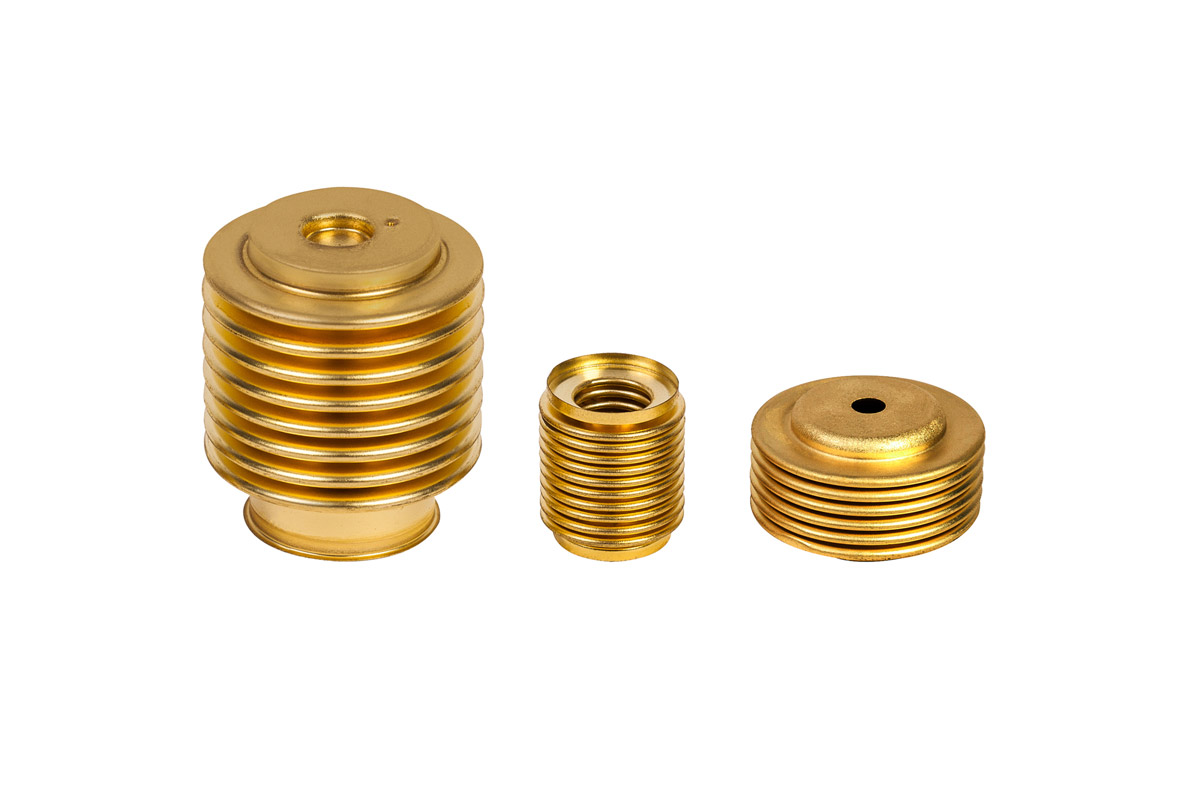

Soufflets métalliques fermés d’un côté
fabriqués avec des manchons de précision sans soudure

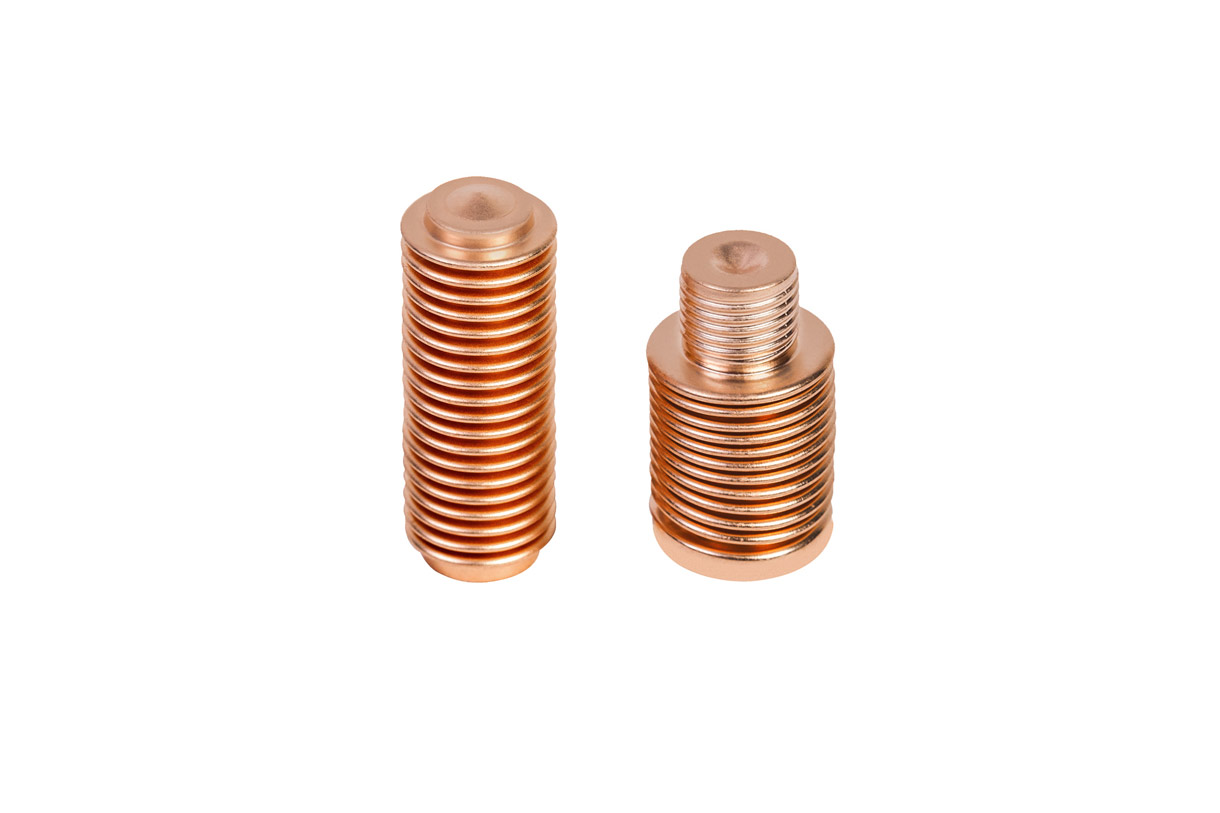

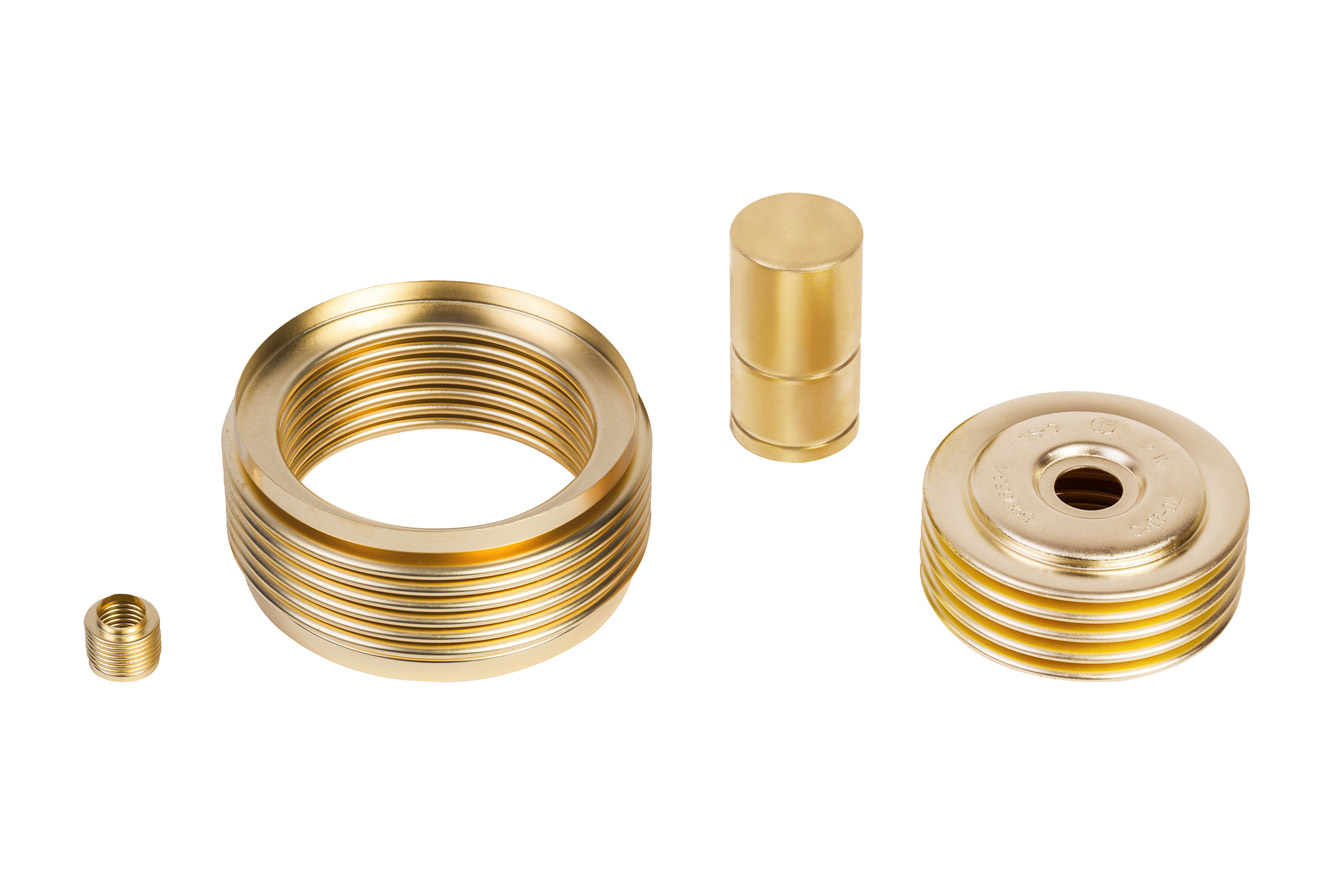

Mera Bellows peut proposer des soufflets métalliques sous la forme de structures fermées d’un côté grâce à sa méthode de fabrication. Le fond peut être façonné presque à volonté et ainsi être adapté aux spécifications particulières de nos clients. Voir par exemple sur l’esquisse quelques formes de fond.
Différentes formes de fond
Advantages: il n’est pas nécessaire de souder ou braser en plus pour transmettre un effort avec un soufflet métallique. Le client gagne ainsi en temps de fabrication, réduit la quantité de matériaux nécessaires et élimine de plus tous les problèmes qui peuvent apparaître au niveau des joints soudés ou brasés.
Applications: pressostat, capteurs pour l’altimétrie en aéronautique, sondes de température et actionneurs dans le cadre des techniques de mesure et de régulation, capteurs de mouvement ou de force.
Tailles de soufflet livrables
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø intérieur | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø extérieur | 6,0 ± 0,2 | 100 ± 0,5 |
| Épaisseur de paroi | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tableau : diamètre minimal et maximal du soufflet

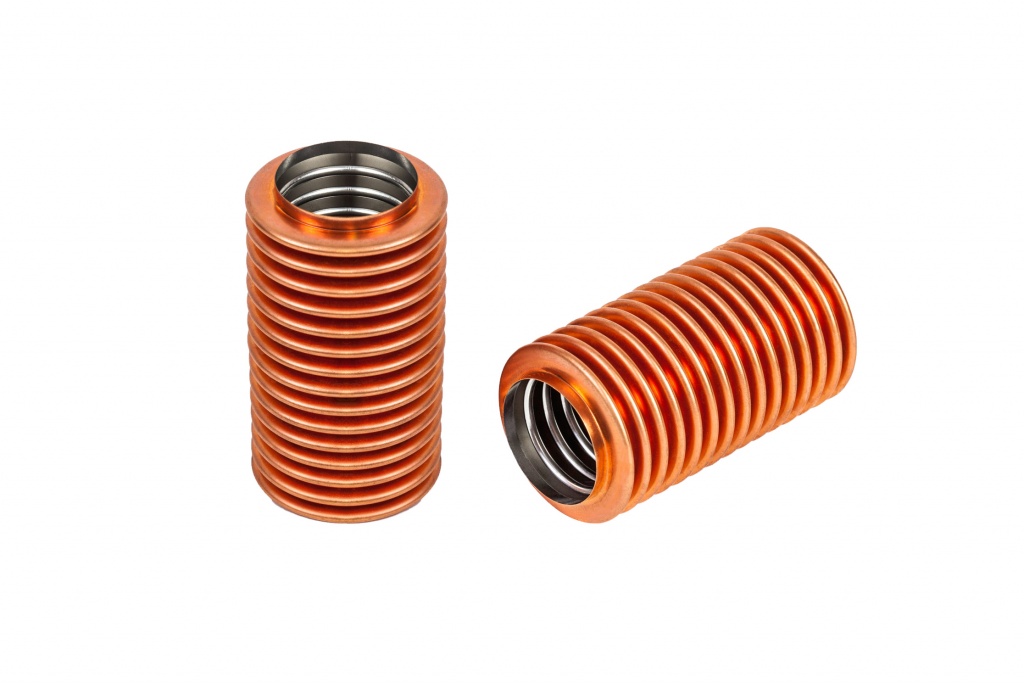

Soufflets métalliques à parois multiples de Mera Bellows:
pour un maximum de sécurité
Mera Bellows a une longue expérience dans la fabrication de soufflets métalliques à double paroi. Pour fabriquer ces produits spéciaux, deux manchons sont placés l’un dans l’autre avant le formage des convolutions. À cette fin une très grande précision des diamètres de manchons ainsi qu’une propreté irréprochable de leurs surfaces sont nécessaires..
La figure de droite montre une vue en coupe d’un soufflet métallique à double paroi.
Les éléments d’étanchéité flexibles constituent l’application la plus fréquente. Le haut niveau de protection contre les risques de fuite est un avantage de la double paroi : si la paroi d’un soufflet rompt, la seconde paroi continue à assurer l’étanchéité.
Tailles de soufflet livrables
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø intérieur | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø extérieur | 6,0 ± 0,2 | 100 ± 0,5 |
| Épaisseur de paroi | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tableau : diamètre minimal et maximal du soufflet

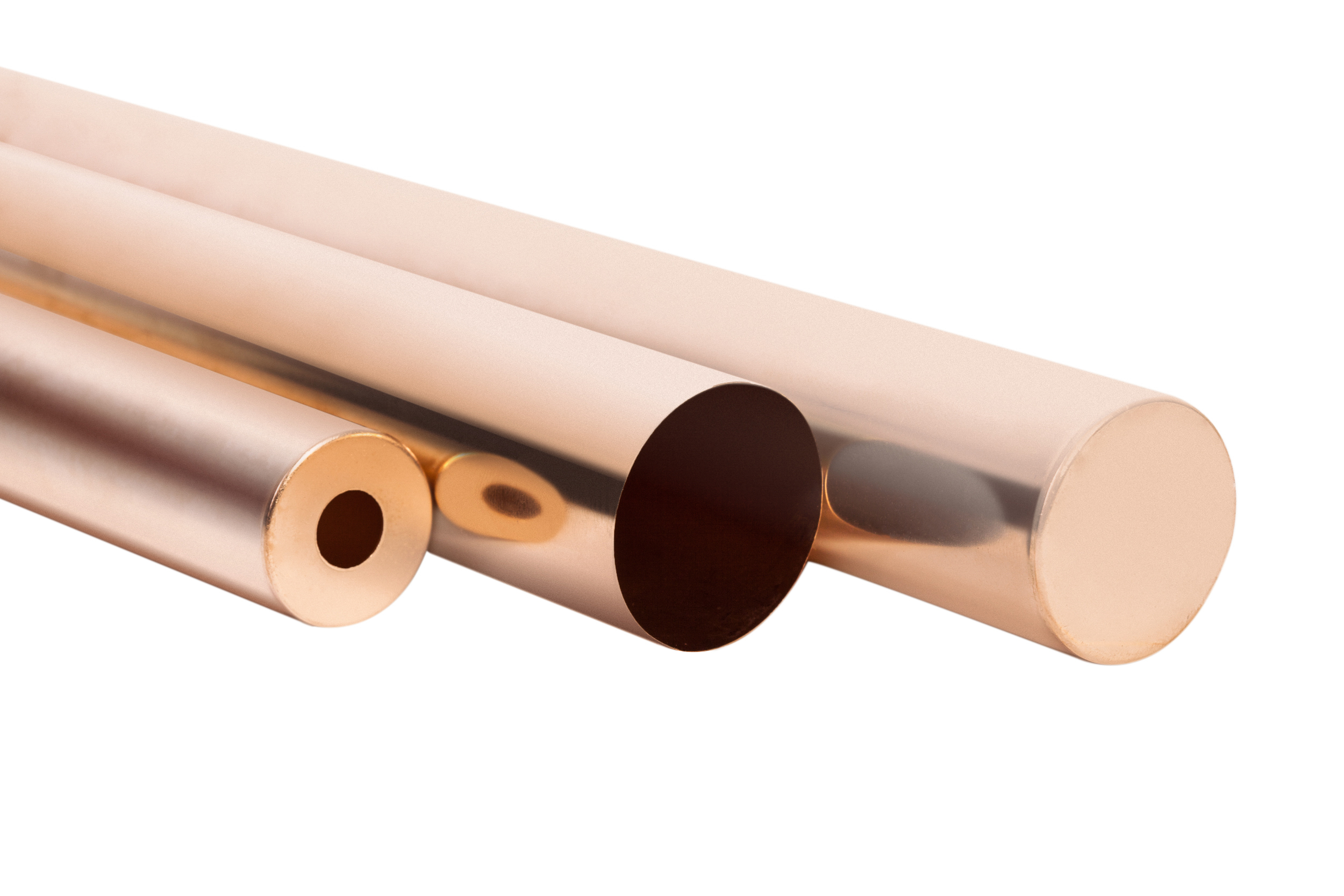

Tubes de précision

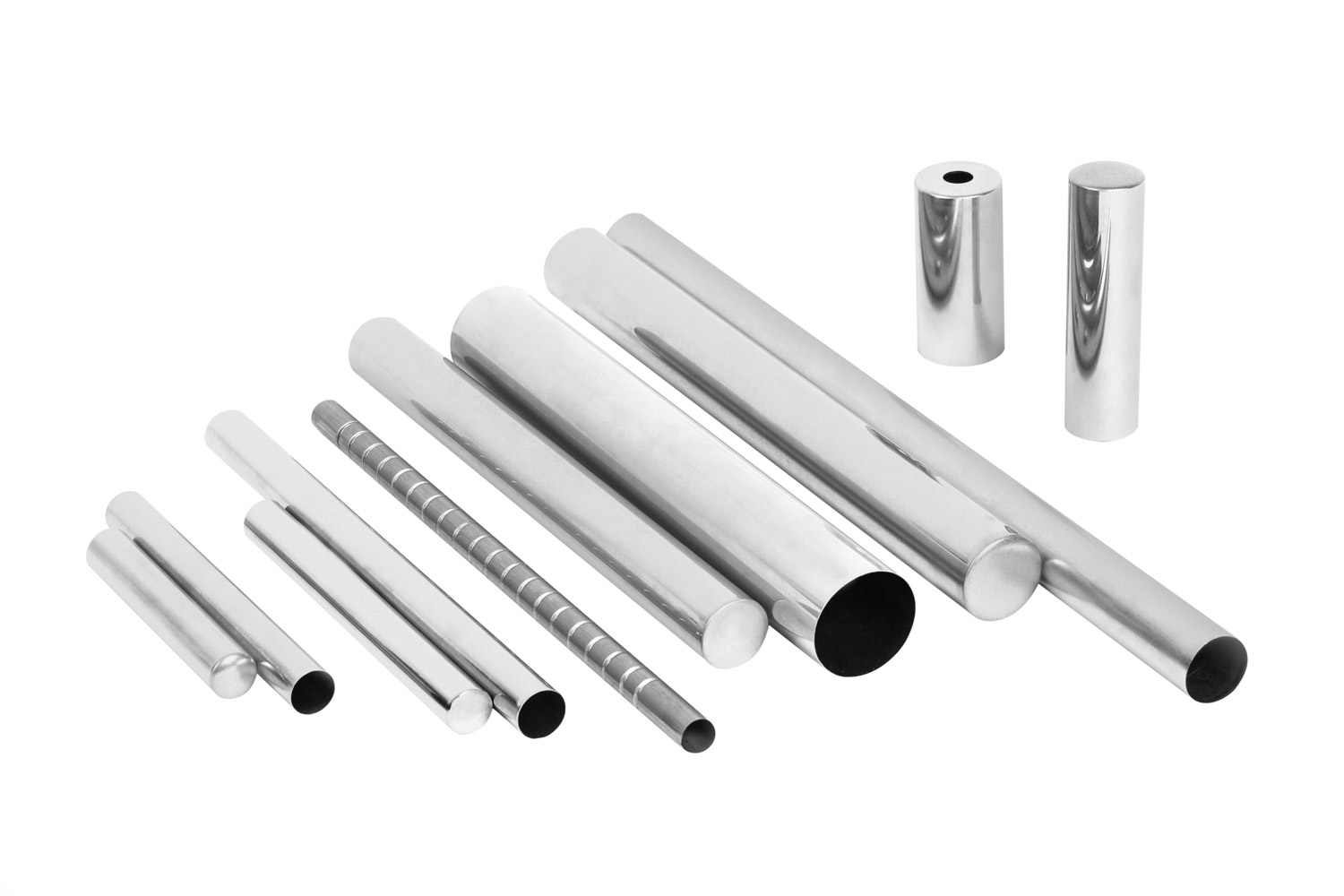

Manchons emboutis et tubes à parois très minces.
Manchons métalliques sans soudure et tubes de précision de Mera Bellows:
de faibles tolérances grâce à un procédé d’emboutissage précis
Les manchons de précision sans soudure de Mera Bellows sont emboutis avec la plus grande précision et ont de fait dans un premier temps un fond qui peut être façonné presque à volonté. L’épaisseur de paroi minimale que nous proposons est de 0,064 mm. Si des tubes ouverts à parois minces sont nécessaires, le fond peut bien entendu également être découpé. Selon le procédé de fabrication, des tolérances comprises entre 0,1 mm et 0,4 mm peuvent être atteintes pour le diamètre ; elles sont comprises entre 0,004 et 0,015 mm pour les parois. Les manchons et les petits tubes métalliquesemboutis sans soudure possèdent de très bonnes caractéristiques mécaniques pour l’usinage et peuvent subir une autre déformation plastique.

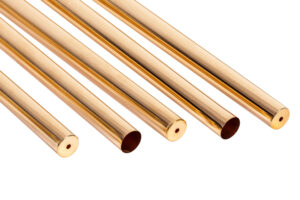

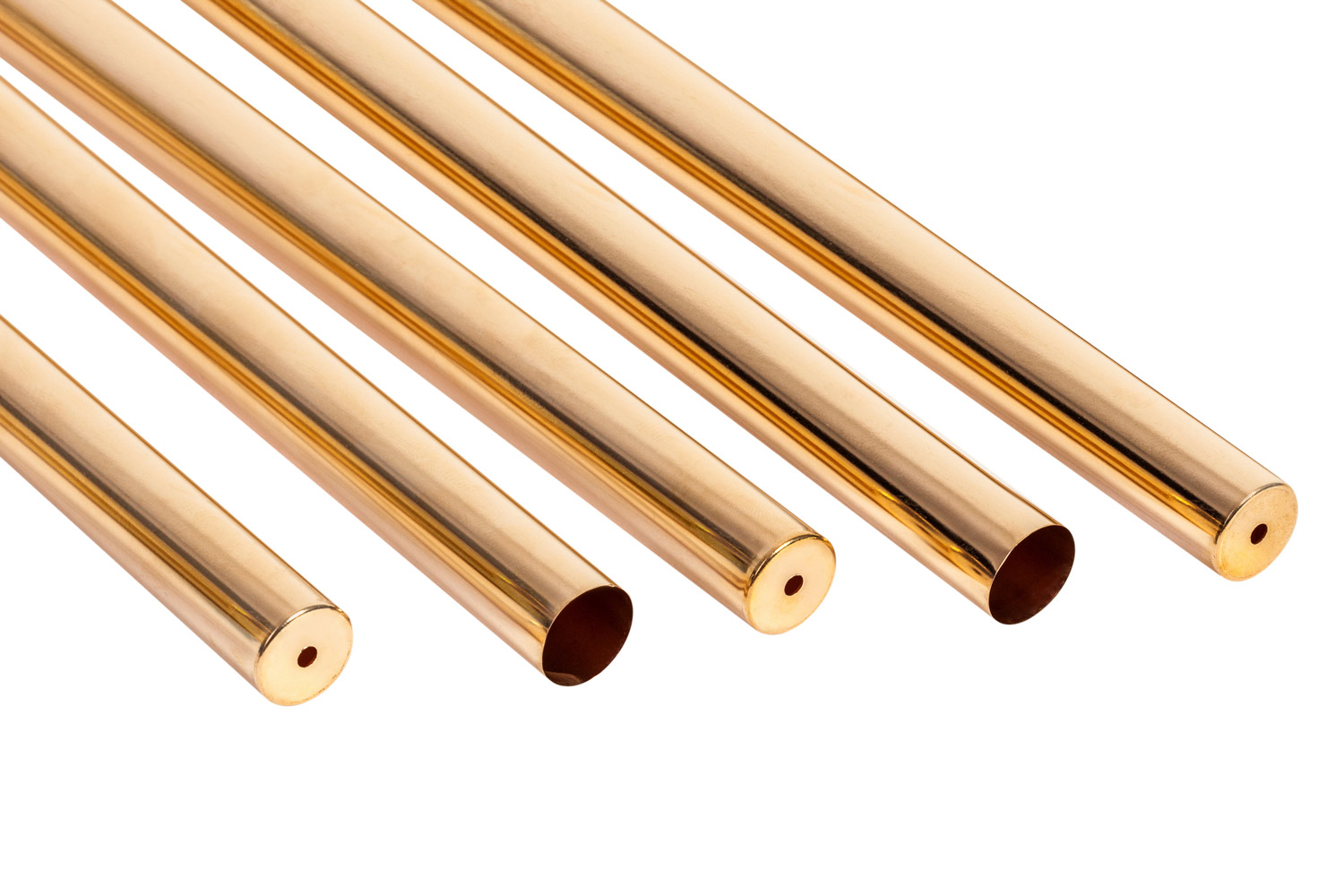

Mera Bellows fabrique des tubes et des manchons métalliques à parois minces en bronze, laiton, acier inoxydable, monel et alliages de cuivre de béryllium (jusqu’à 450 mm de longueur). Les manchons et les tubes de précision emboutis en cuivre ou en alliage Ni-Cr-Mo ne font pas partie du catalogue.
Graphique montrant les tailles de manchons pouvant être produites par Mera Bellows.
Longueur du manchon L en fonction du diamètre D et de l’épaisseur de la paroi d.
Compensateurs métalliques
une utilisation comme éléments flexibles convaincante
Ajsdfakdshfalkdsfhald asdkfhalskfja

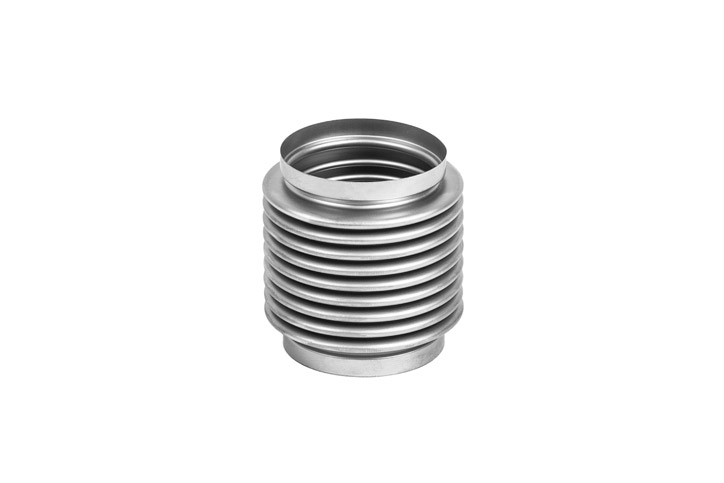

Compensateurs de dilatation des tubes:
compensation des mouvements axiaux, angulaires et latéraux.
Lorsque l’intégrité des systèmes de tuyauterie est menacée en raison de contraintes, de pressions, ou de dilatation thermique dans la longueur, les compensateurs à soufflets métalliques de Mera Bellows assurent l’absorption des mouvements de manière fiable et durable.
Spécialisation dans les compensateurs de précision
Au cours des dernières années, Mera Bellows Sp. z o.o. a acquis une vaste expertise dans le domaine des compensateurs métalliques. Notre production en grande série de petits compensateurs et de tubes ondulés à parois minces, en nous concentrant sur des diamètres relativement petits, nous confère une expertise appréciée par notre clientèle.
Élargissement de notre gamme de produits avec des structures soudées
Les avantages des soufflets ondulés sans soudure, complexes à fabriquer, ne sont pas requis pour toutes les applications des compensateurs. Afin d’augmenter la rentabilité pour nos partenaires, Mera Bellows a étendu sa gamme de produits aux compensateurs soudés dans la longueur. Cette mesure nous permet de continuer à proposer à nos clients des solutions sur mesure à des prix compétitifs ; celles-ci ont été développées pour répondre exactement aux besoins propres à chaque application.
Compensateurs en acier inoxydable
Les changements de température fréquents, en particulier avec de grands gradients de température, accélèrent la fatigue des matériaux des compensateurs. C’est le cas par exemple dans les systèmes de gaz d’échappement. En ce qui concerne le choix du matériaux destiné à de telles utilisations, il est recommandé d’opter pour l’acier inoxydable, stable thermiquement. La mise en place d’un tube de protection intérieure, en particulier lorsque celui-ci est traversé par des fluides très chauds ou corrosifs, peut par ailleurs être adaptée dans certains cas, afin de maximiser la durée de vie.
Autres applications:
isolation vibratoire ; compensation de mouvement dans les systèmes de tuyauterie ou des mouvements cycliques, générés par exemple par les moteurs, les turbines ou les pompes ; connecteurs flexibles pour le solaire thermique ; construction mécanique ; installations de climatisation et de ventilation.
