Mieszki sprężyste | Tuleje ciągnione | Kompensatory ze stali
Nasze produkty:
Mieszki sprężyste
Formowane w Mera Bellows charakteryzuję się wysoką precyzją i mogą być dostarczane w szerokiej gamie wymiarów – Produkowane są z tulei spawanych lub bezszwowych , również w wersji z denkiem – Jesteśmy wyspecjalizowanym producentem mieszków formowanych z różnych stopów metali nieżelaznych, stali nierdzewnych oraz stopów specjalnych jak np. Monel 400
Tuleje ciągnione
Cienkościenne tuleje bezszwowe charakteryzują się wąskimi tolerancjami wykonania, istotnymi w produkcji czujników dla automatyki. Precyzyjne tuleje metalowe są również podstawą do produkcji mieszków sprężystych, co poświadczamy jako producent z ponad 60-letnim doświadczeniem w tej dziedzinie
Kompensatory ze stali
Nierdzewnej wytwarzane są z tulei bezszwowych bądź spawanych – Zespoły złożone z mieszka i przyspawanego kołnierza produkowane w średnich i dużych seriach, spełniają rolę tłumików drgań bądź hermetycznego uszczelnienia w systemach próżniowych i innych

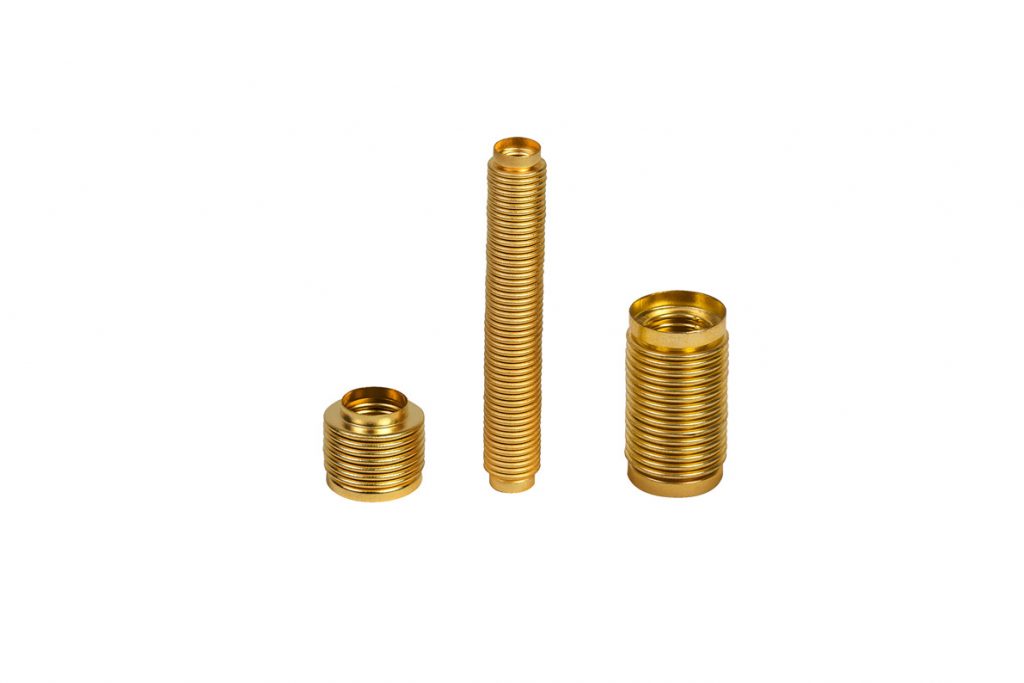

Mieszki metalowe
bezszwowe
z mosiądzu, brązu, stali nierdzewnej, brązu berylowego i innych stopów
Metalowe mieszki bez denka:
wydajne kształtowanie wysokim ciśnieniem
Mera Bellows wykorzystuje w technologiach głębokociągnione, bezszwowe tuleje metalowe. Oferujemy również otwarte mieszki, które powstają po dodatkowej operacji obcinania denka. Ten sposób wytwarzania, w połączeniu z automatycznym podawaniem i badaniem szczelności daje znaczne korzyści. Kołnierze mieszków mogą mieć dowolny kształt według wymagań klienta.
Zastosowanie: elementy uszczelniające (zawory z uszczelnieniem mieszkowym), połączenia elastyczne, tłumiki drgań, przenoszenie energii, sprzęgła.
Oferowane mieszki – wymiary
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø wewn | 4,2 ± 0,1 | 70 ± 0,3 |
| Ø zewn | 6,0 ± 0,2 | 100 ± 0,5 |
| Grubość ścianki | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tabela: Wymiary minimalne i maksymalne mieszków
Mieszki metalowe z denkiem
z bezszwowych, dokładnych tulei
Mera Bellows, bazując na posiadanych procesach produkcji, oferuje mieszki jednostronnie zamknięte. Denko mieszka może być niemal dowolnie ukształtowane, według wymagań klienta. Odpowiedni kształt denka można wybrać ze szkicu.
Różne kształty denka
Korzyści: Przenoszenie energii przez mieszek może następować bez dodatkowego lutowania lub spawania. Dzięki temu klient oszczędza czas i środki produkcji oraz pozbywa się wszelkich problemów, które mogą się pojawić podczas lutowania bądź spawania.
Zastosowanie: wyłączniki ciśnieniowe, czujniki wysokości w lotnictwie, czujniki termometryczne, siłowniki, w automatyce i pomiarach, zmiany położenia i siły.
Oferowane mieszki – wymiary
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø wewn | 4,2 ± 0,1 | 70 ± 0,3 |
| Ø zewn | 6,0 ± 0,2 | 100 ± 0,5 |
| Grubość ścianki | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tabela: Wymiary minimalne i maksymalne mieszków
Dwuścienny mieszek z mosiądzu w urządzeniach klinicznych
Mieszki metalowe wielościenne:
Lepiej nie ryzykować
Mera Bellows ma wieloletnią tradycję w produkcji dwuściennych mieszków metalowych. Przy tej specjalnej metodzie produkcji, dwie tuleje są kompletowane przed operacją formowania fal. Przy dużej dokładności wymiarowej wymagana jest również czystość powierzchni tulei.
Rysunek po prawej pokazuje przekrój mieszka dwuściennego
Często stosowane jako elastyczne uszczelnienia. Korzyścią z dwuściennych mieszków jest większa pewność jeśli chodzi o szczelność.Pomimo uszkodzenia jednej ścianki, mieszek w dalszym ciągu zachowuje funkcjonalność.
Oferowane mieszki – wymiary
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø wewn | 9,6 ± 0,2 | 70 ± 0,3 |
| Ø zewn | 14,6 ± 0,2 | 100 ± 0,5 |
| Grubość ścianki | 2x 0,10 ± 0,005 | 2x 0,2 ± 0,015 |
Tabela: Wymiary minimalne i maksymalne mieszków

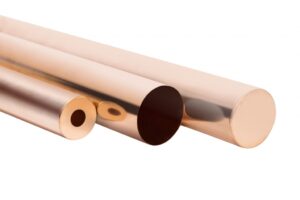

Rury o wysokiej
dokładności
Dokładne wykonanie zagwarantowane przez precyzyjne ciągnienie.
Cienkościenne bezszwowe tuleje i rury produkowane w Mera Bellows:
Dokładne wykonanie zagwarantowane przez precyzyjne ciągnienie.
W Mera Bellows produkowane są cienkościenne tuleje i rury metalowe wykonane z brązu, mosiądzu, stali nierdzewnych, monelu i brązu berylowegoo długości do 450 mm, W ofercie produkcyjnej nie posiadamy tulei produkowanych z miedzi lub stopów Ni-Cr-Mo.
Na wykresie pokazano typoszereg tulei produkowanych w Mera Bellows. Długość tulei L przedstawiono w zależności od średnicy zewnętrznej D i grubości ścianki d.
Kompensatory
metalowe
Przekonaj się do elastycznych elementów
Ajsdfakdshfalkdsfhald asdkfhalskfja
Kompensatory metalowe
przekonaj się do elastycznych elementów

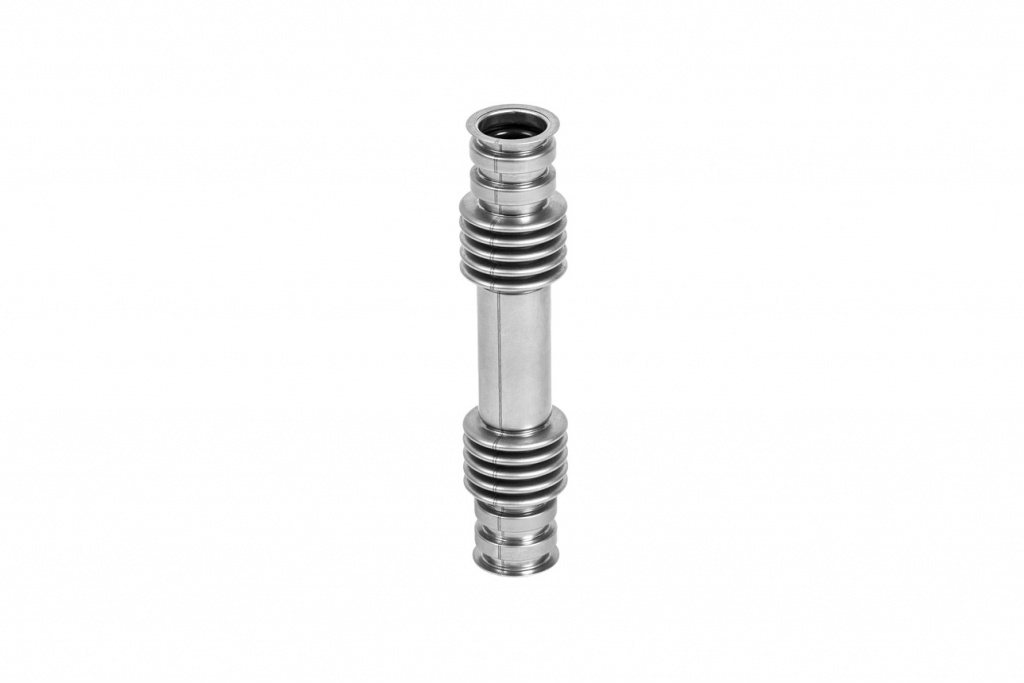

Kompensator rurowy:
kompensuje przemieszczenia osiowe, kątowe i boczne
Jeśli całość systemu rurowego jest narażona ze względu na naprężenia, ciśnienie lub wydłużenie termiczne to kompensatory mieszkowe, oferowane przez Mera Bellows, spełniają swoją funkcję jako niezawodne i trwałe przetworniki przemieszczenia.
Specjalizacja: kompensatory precyzyjne
Przez ostatnie lata Mera Bellows Sp. z o.o. uzyskała w dziedzinie kompensatorów metalowych kompleksową wiedzę.W naszej masowej produkcji kładziemy nacisk na cienkie ścianki mieszków i stosunkowo małe średnice, co doceniają nasi stali klienci.
Rozszerzenie asortymentu o konstrukcje z rur spawanych
Nie we wszystkich przypadkach wymagane jest, aby do produkcji kompensatorów i bardzo złożonych mieszków stosować rury bezszwowe. Mera Bellows zatem rozszerzyła dla naszych partnerów swoją ofertęo produkty z rur wzdłużnie spawanych. Dzięki temu możemy oferować indywidualne rozwiązania w konkurencyjnych cenach, które są dostosowane do indywidualnych potrzeb.
Kompensatory ze stali nierdzewnych
Częste zmiany temperatury, zwłaszcza wysokich temperatur, przyspiesza zmęczenie materiału, na przykład w układach wydechowych. Przy wyborze materiału do takich celów wskazana jest stal nierdzewna odporna na temperaturę dla wydłużenia czasu użytkowania.
Inne zastosowania:
Izolacja drgań; kompensacja ruchu w systemach rurowych lub drgań cyklicznych, spowodowanych na przykład przez silniki, turbiny i pompy; elastyczne elementy łączące kolektory słoneczne; budowa maszyn; systemy wentylacji i klimatyzacji.
