Nuestros productos
Fuelles ondulados, Casquillos metálicos, Compensadores de dilatación
Nuestros productos
Fuelles ondulados
Fuelles de precisión sin costura de latón, bronce, acero inoxidable, cobre al berilio y otras aleaciones – más de 60 años de experiencia en el diseño y fabricación de fuelles metálicos (fuelles hidroformados) por ejemplo para regular la presión y la temperatura
Casquillos metálicos
Tubos y casquillos embutidos en grosores de pared muy pequeños – adecuados para una deformación plástica adicional

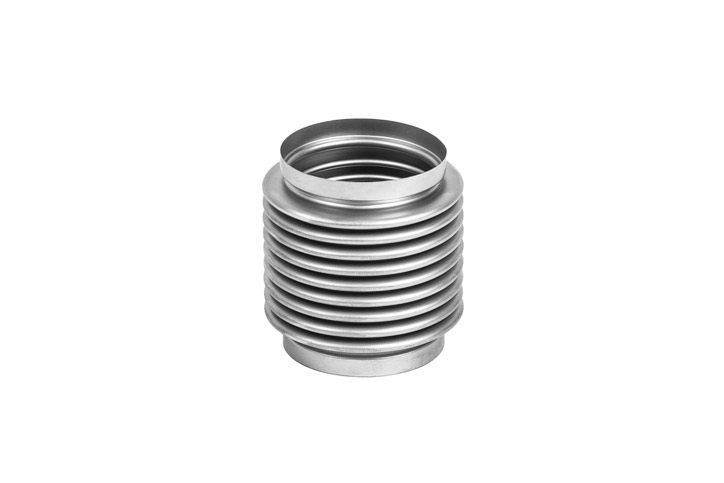

Compensadores de dilatación
Compensadores de fuelle en acero inoxidable, Inconel, Monel, Hastelloy y otros materiales – construcciones soldadas y sin costura – Soluciones para aplicaciones de vacío

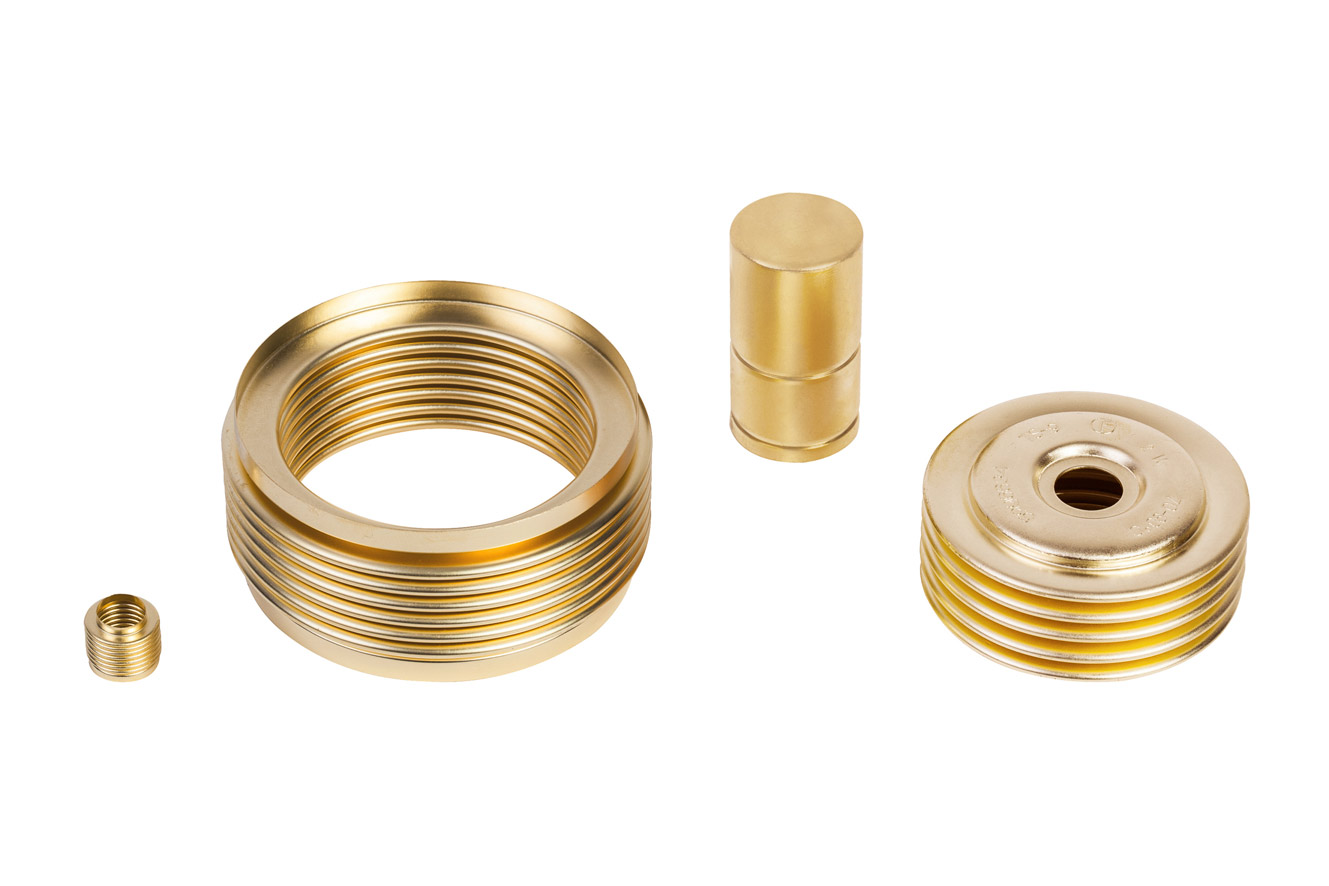

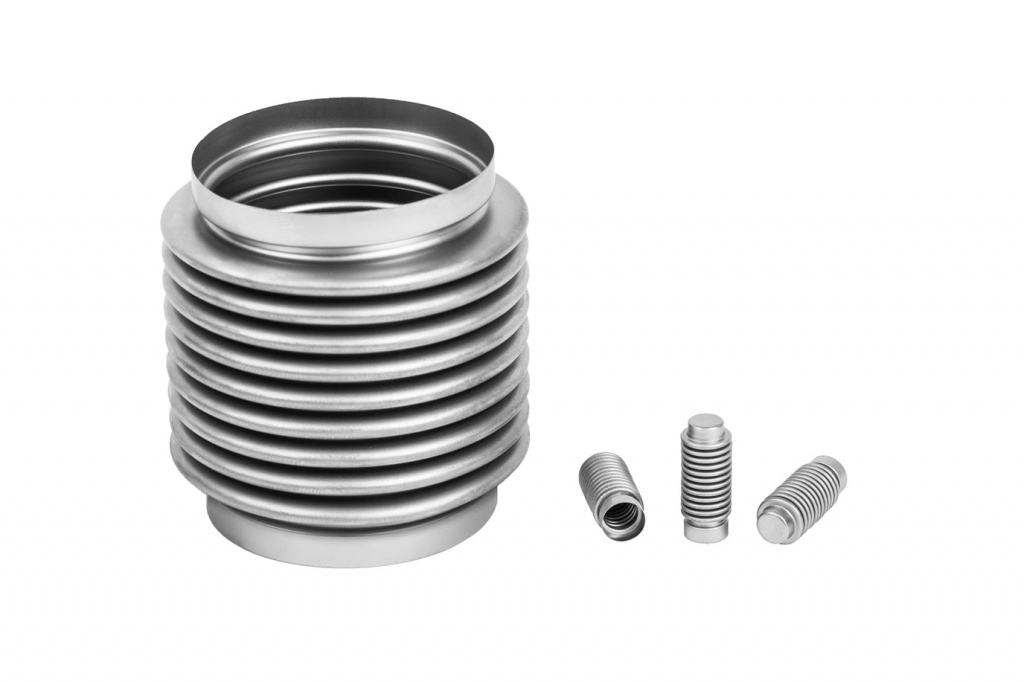

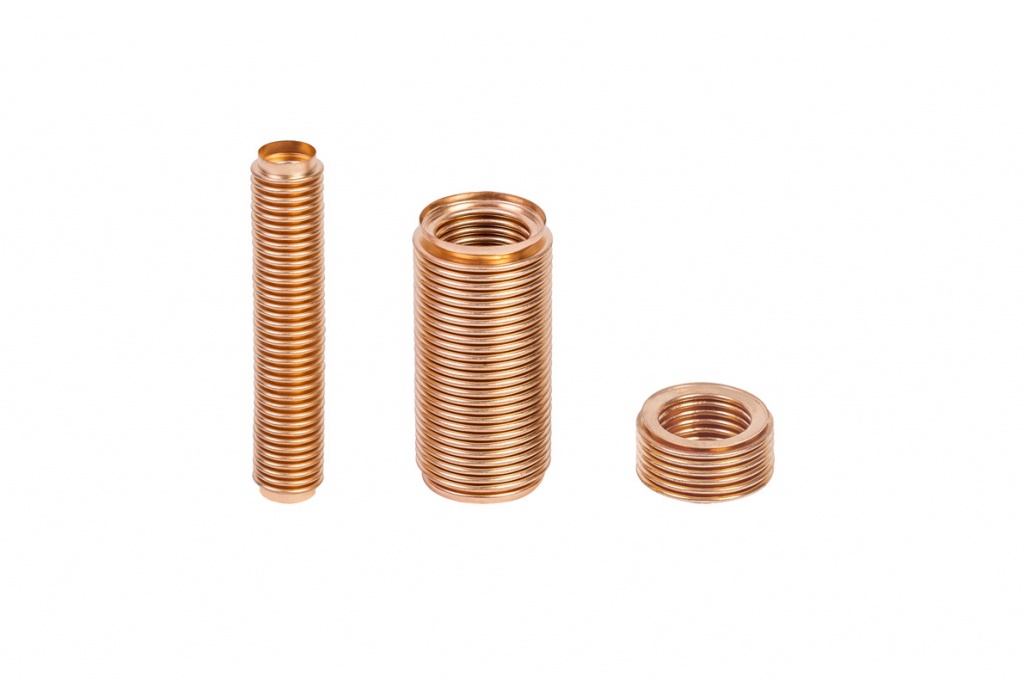

Fuelles metálicos sin costuraFuelles metálicos sin costura
de latón, bronce, acero inoxidable, cobre al berilio y otras aleaciones.

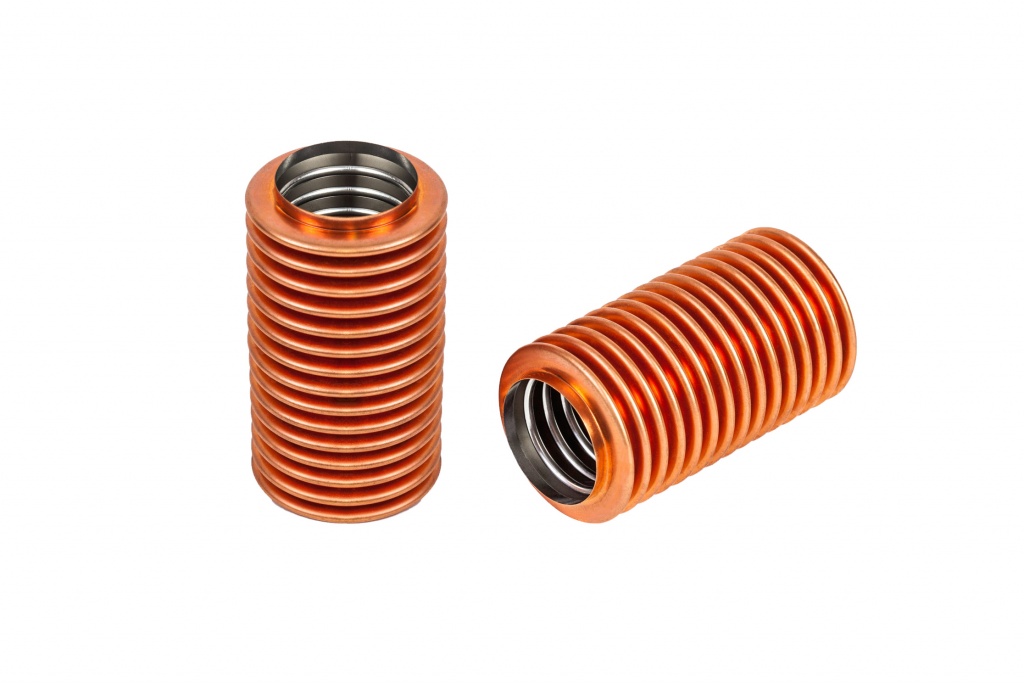

Fuelles de acero inoxidable con revestimiento especial

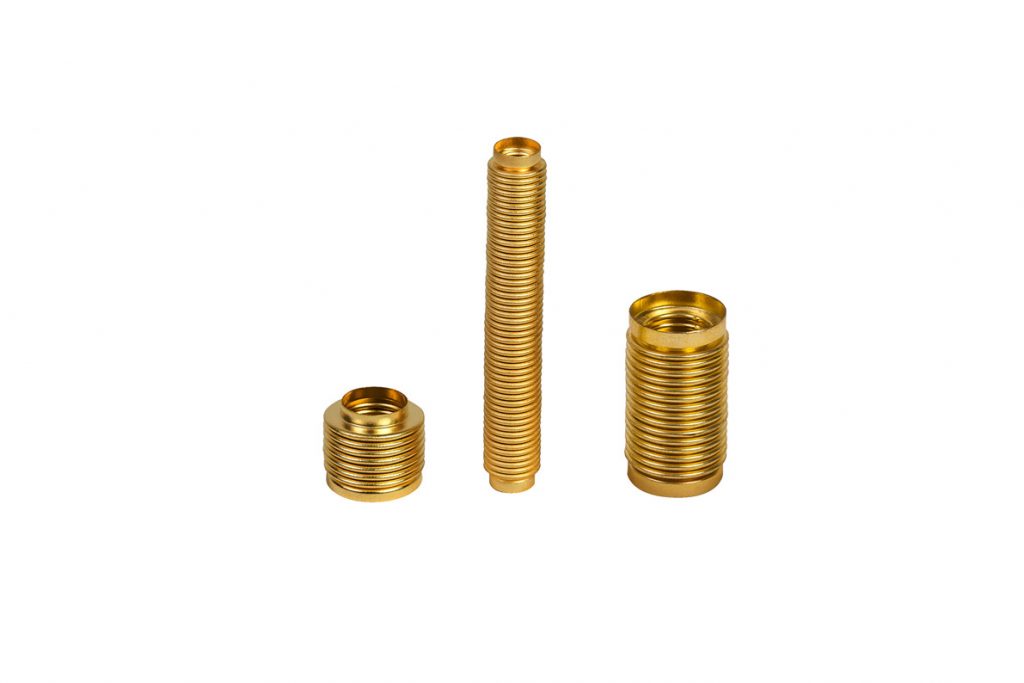

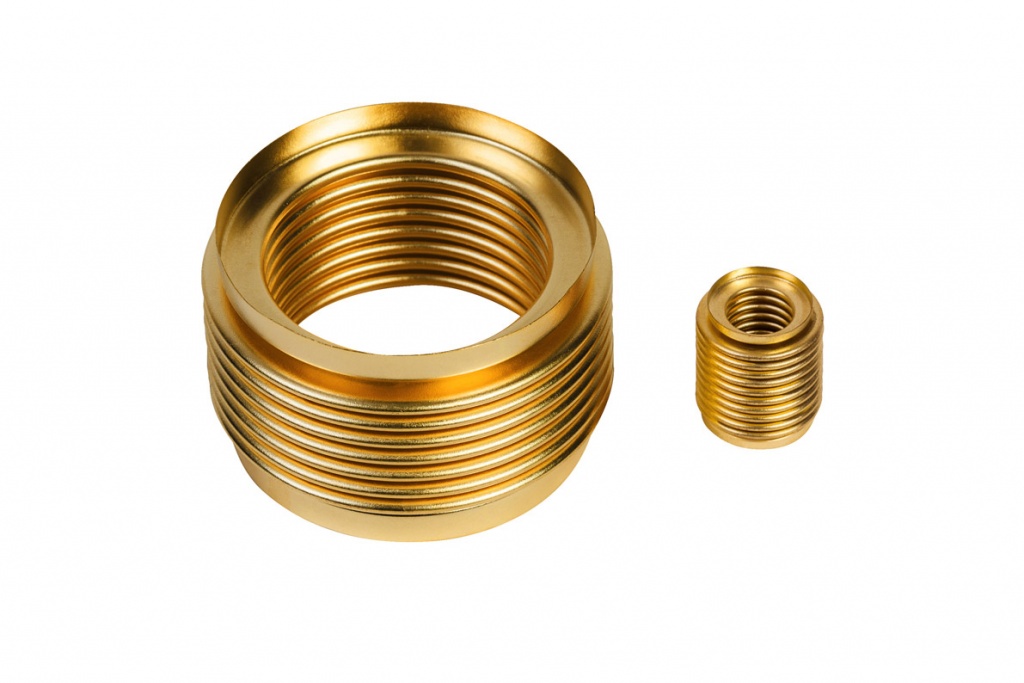

Fuelles metálicos abiertos de Mera Bellows:
hidroconformado de alta eficacia
Las tecnologías de Mera Bellows permiten la utilización de casquillos metálicos embutidos y sin costura, cuya base se puede cortar en una operación de trabajo adicional para ofrecer construcciones de fuelle metálico abiertas. Esta vía de producción ofrece importantes ventajas durante el manejo automatizado y la comprobación de fugas. La forma final de los fuelles puede ser prácticamente la que se quiera.
Aplicaciones: elementos de sellado (para válvulas de fuelle), conectores flexibles, elementos de amortiguación, transmisores de fuerza y acoplamientos de ejes.
Tamaños de fuelle disponibles
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø interior | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø exterior | 6,0 ± 0,2 | 100 ± 0,5 |
| Grosor de pared | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tabla: diámetro mínimo y máximo de fuelle

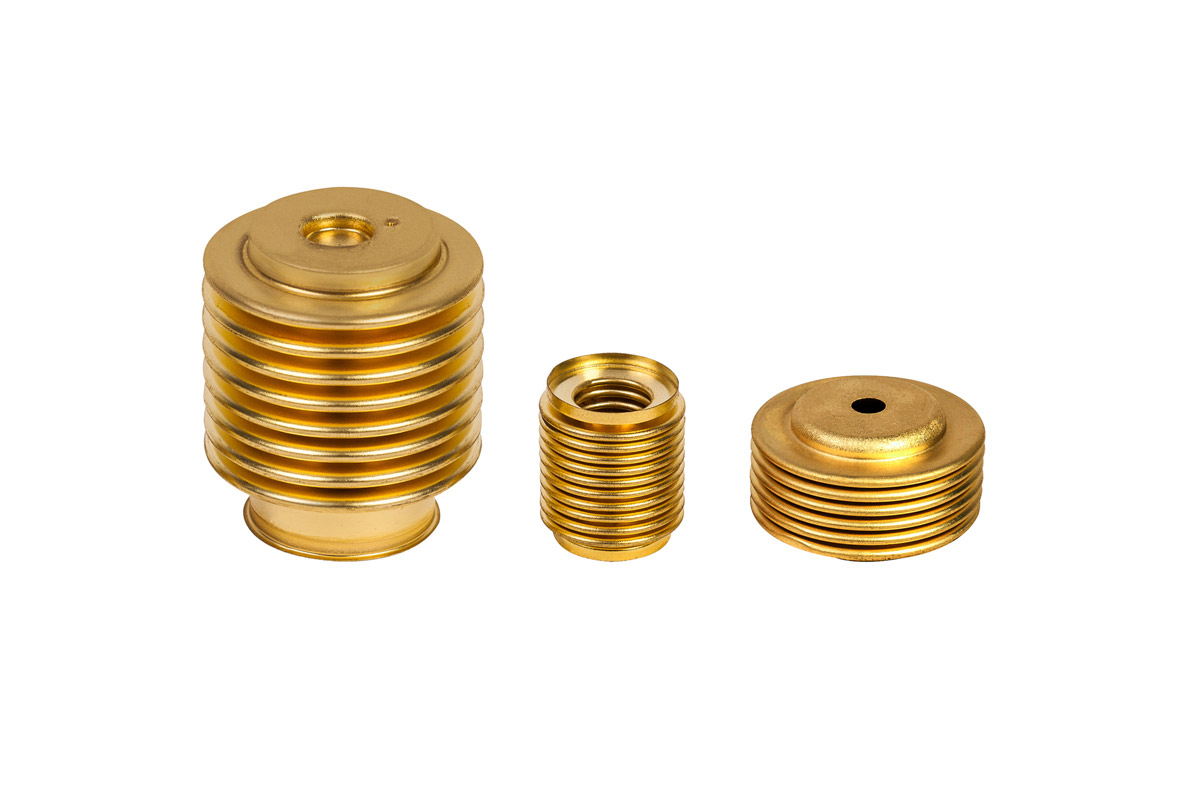

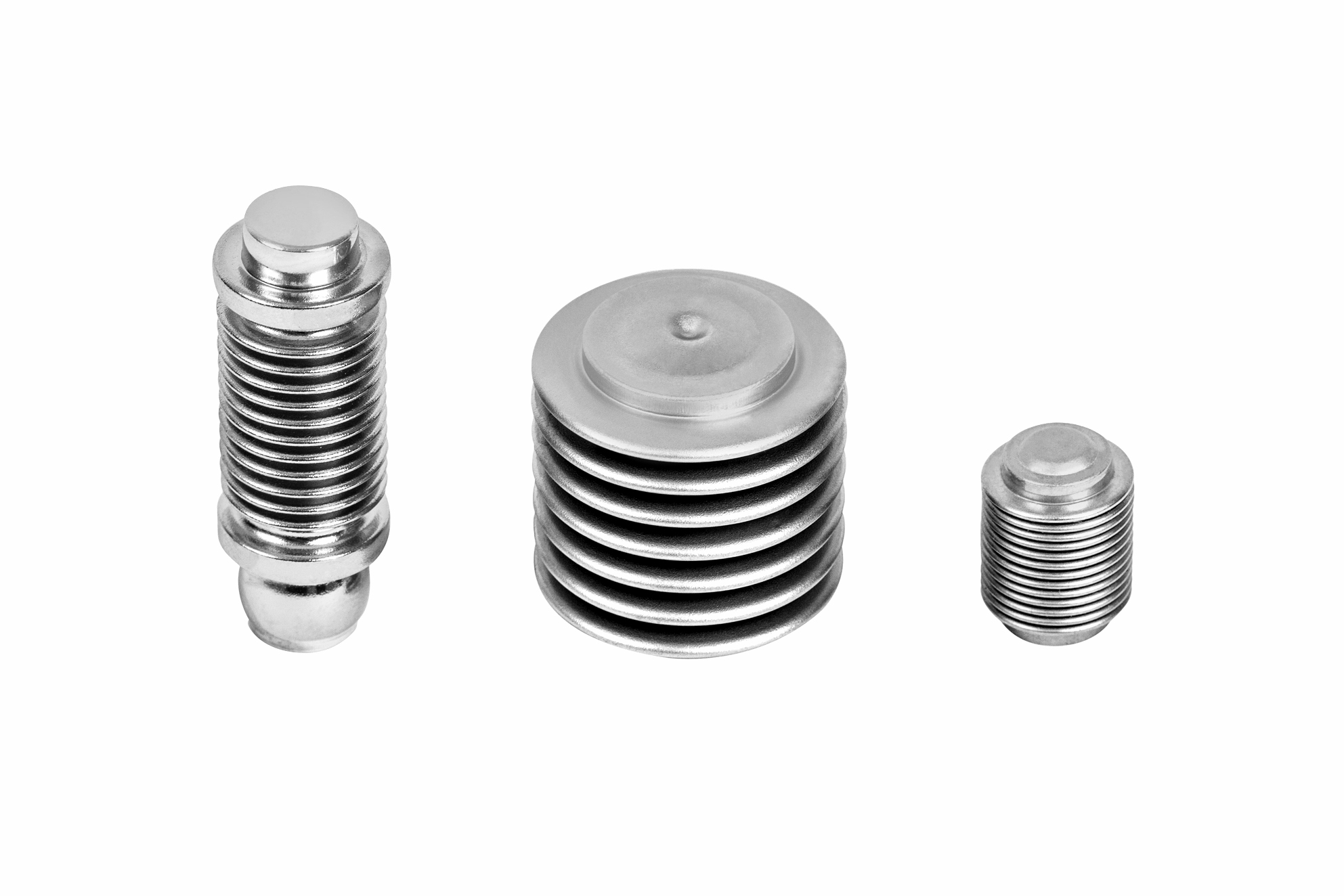

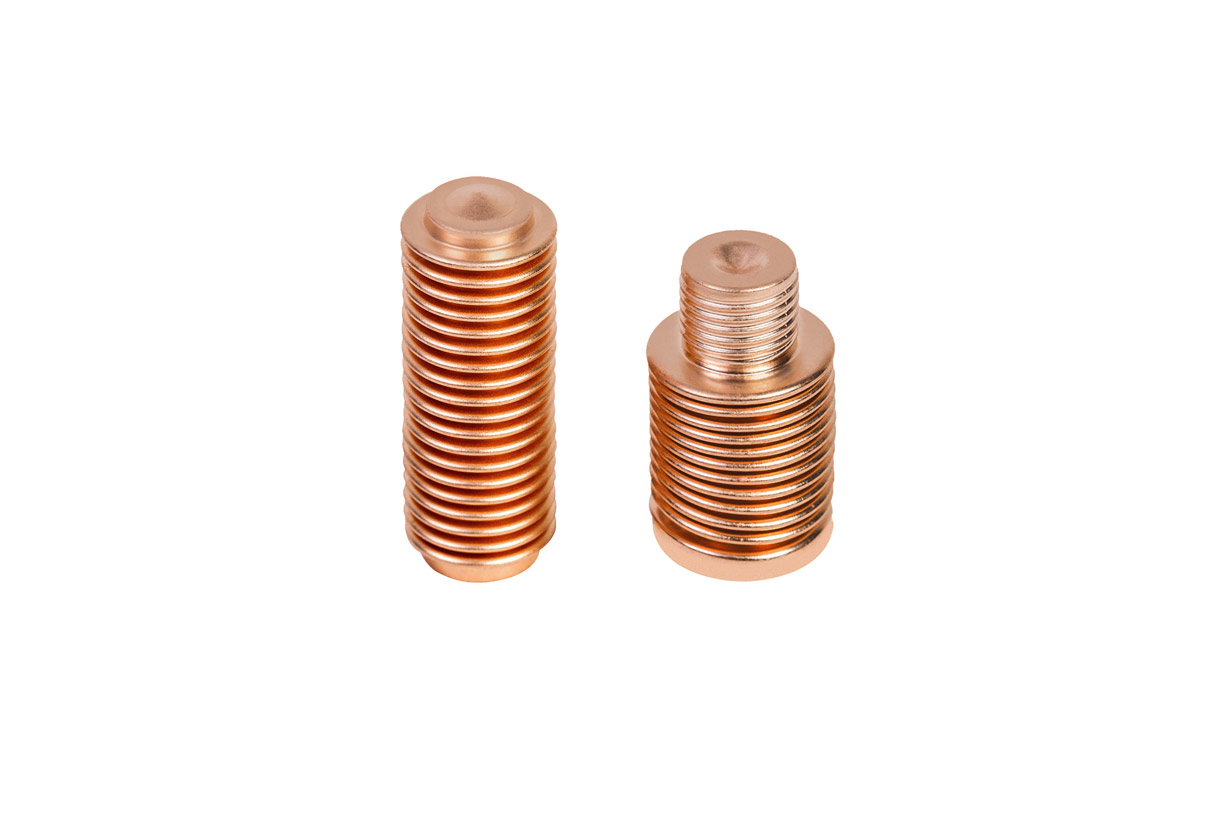

Fuelles metálicos cerrados de un extremo
Hechos a partir de casquillos de precisión sin costura
Gracias al proceso de producción, Mera Bellows puede ofrecer fuelles metálicos como diseño cerrado de un extremo. La base puede tener prácticamente cualquier forma y adaptarse así a las exigencias de nuestros clientes. En el croquis pueden verse algunas formas de base.
Distintas formas de base
Ventajas: La transmisión de fuerza a través del fuelle puede realizarse sin necesidad de una soldadura adicional. De este modo, el cliente ahorra en tiempo y medios de producción y elimina además todos los problemas que pueden originarse debido a las costuras de soldadura.
Aplicaciones: Interruptores de presión, sensores de altura para la industria aeronáutica, sensores de temperatura y actuadores en tecnología de medición y regulación, transductores de movimiento y fuerza.
Tamaños de fuelle disponibles
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø interior | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø exterior | 6,0 ± 0,2 | 100 ± 0,5 |
| Grosor de pared | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tabla: Diámetro mínimo y máximo de fuelle

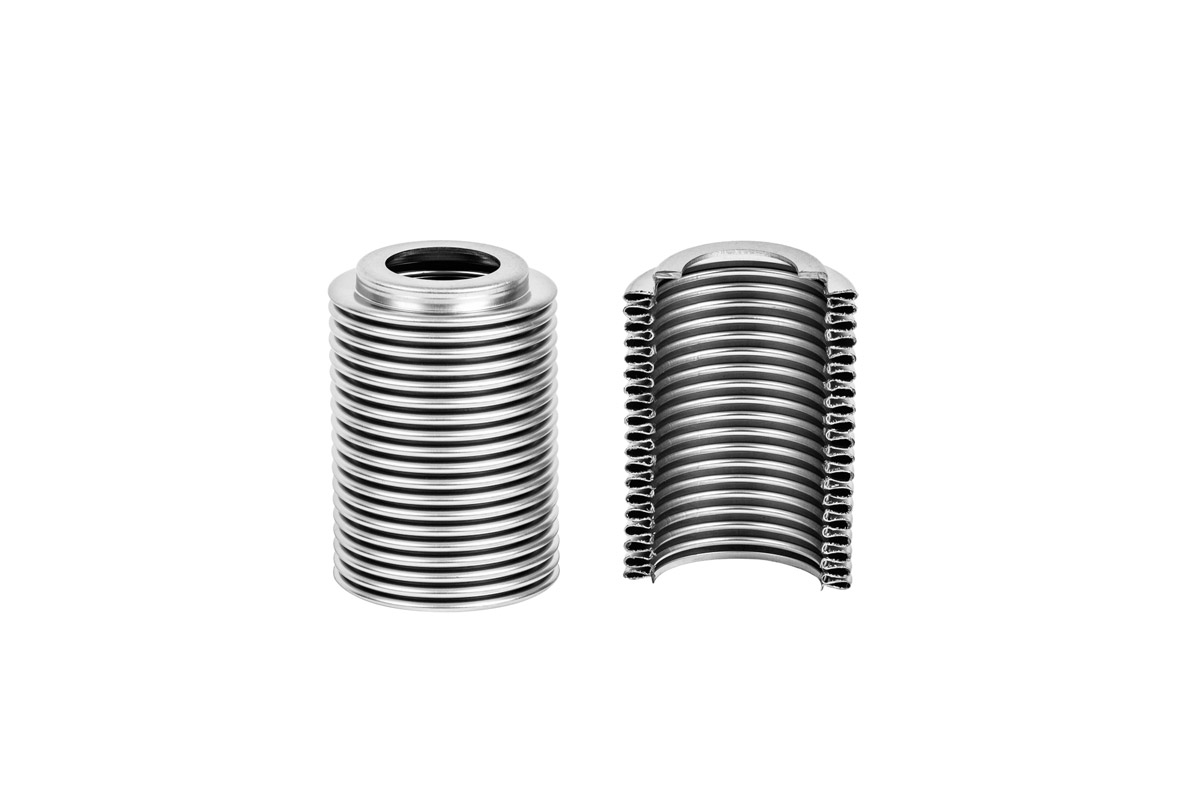

Fuelles metálicos multipared de Mera Bellows:
cuanta más seguridad, mejor
Mera Bellows tiene una larga tradición en la producción de fuelles metálicos de doble pared. Para fabricar estas especialidades, se insertan dos casquillos uno dentro del otro antes de la conformación de las ondulaciones del fuelle. Para ello debe prestarse atención a la máxima precisión de los diámetros de los casquillos y a la meticulosa limpieza de las superficies de los mismos.
La figura derecha muestra la imagen metalográfica de un fuelle metálico de dos paredes.
Su aplicación más frecuente es como elemento de junta flexible. La ventaja de la doble pared es la gran seguridad contra las fugas: si se rompe una de las paredes del fuelle, la segunda pared sigue funcionando como junta.
Tamaños de fuelle disponibles
| Min [mm] | Max [mm] | |
|---|---|---|
| Ø interior | 4,2 ± 0,1 | 70,0 ± 0,3 |
| Ø exterior | 6,0 ± 0,2 | 100 ± 0,5 |
| Grosor de pared | 0,065 ± 0,004 | 0,40 ± 0,025 |
Tabla: Diámetro mínimo y máximo de fuelle

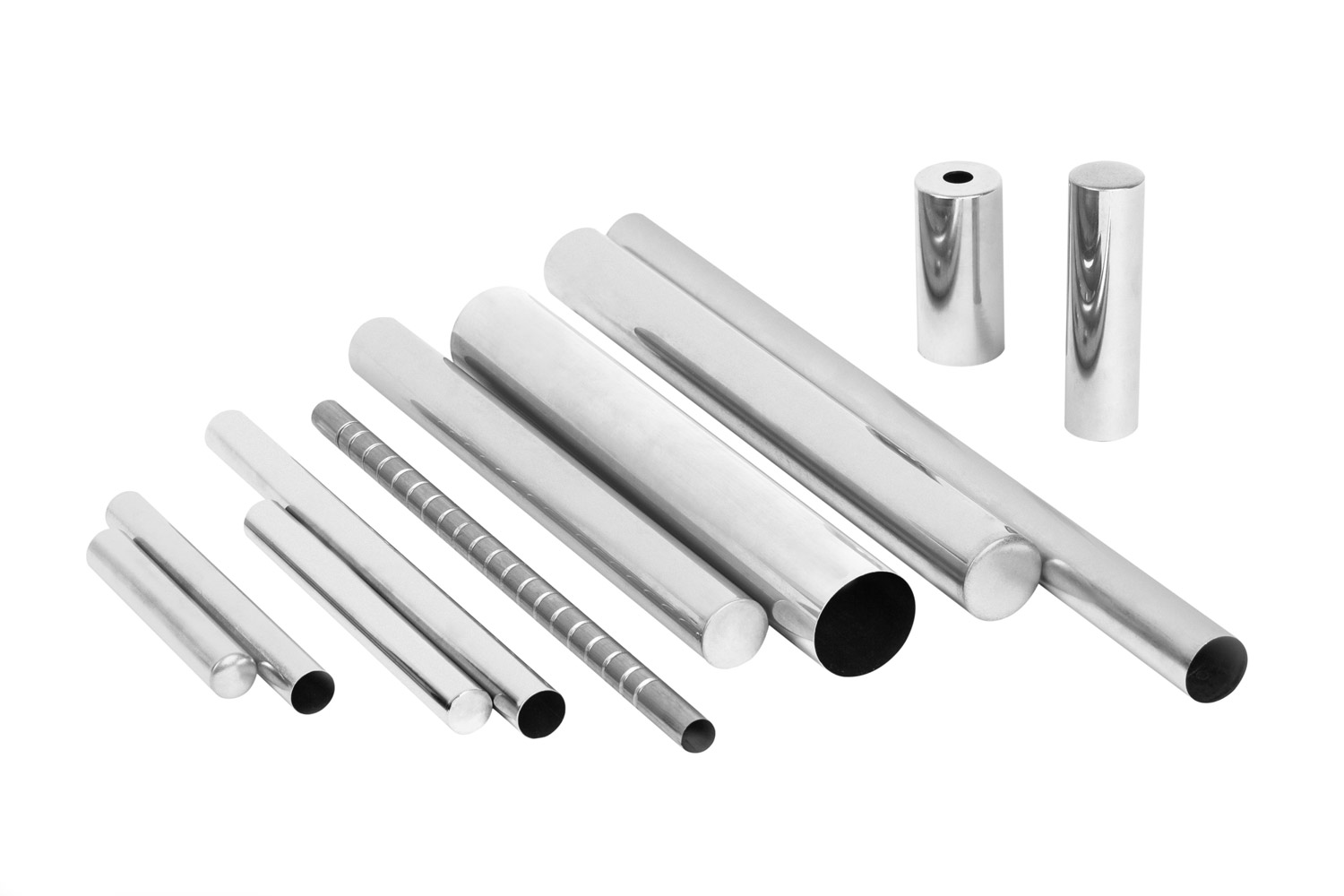

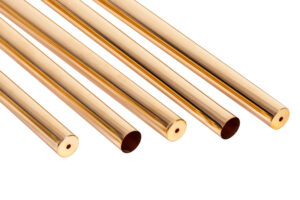

Tubos de precisión
Casquillos y tubos embutidos en grosores de pared muy pequeños.

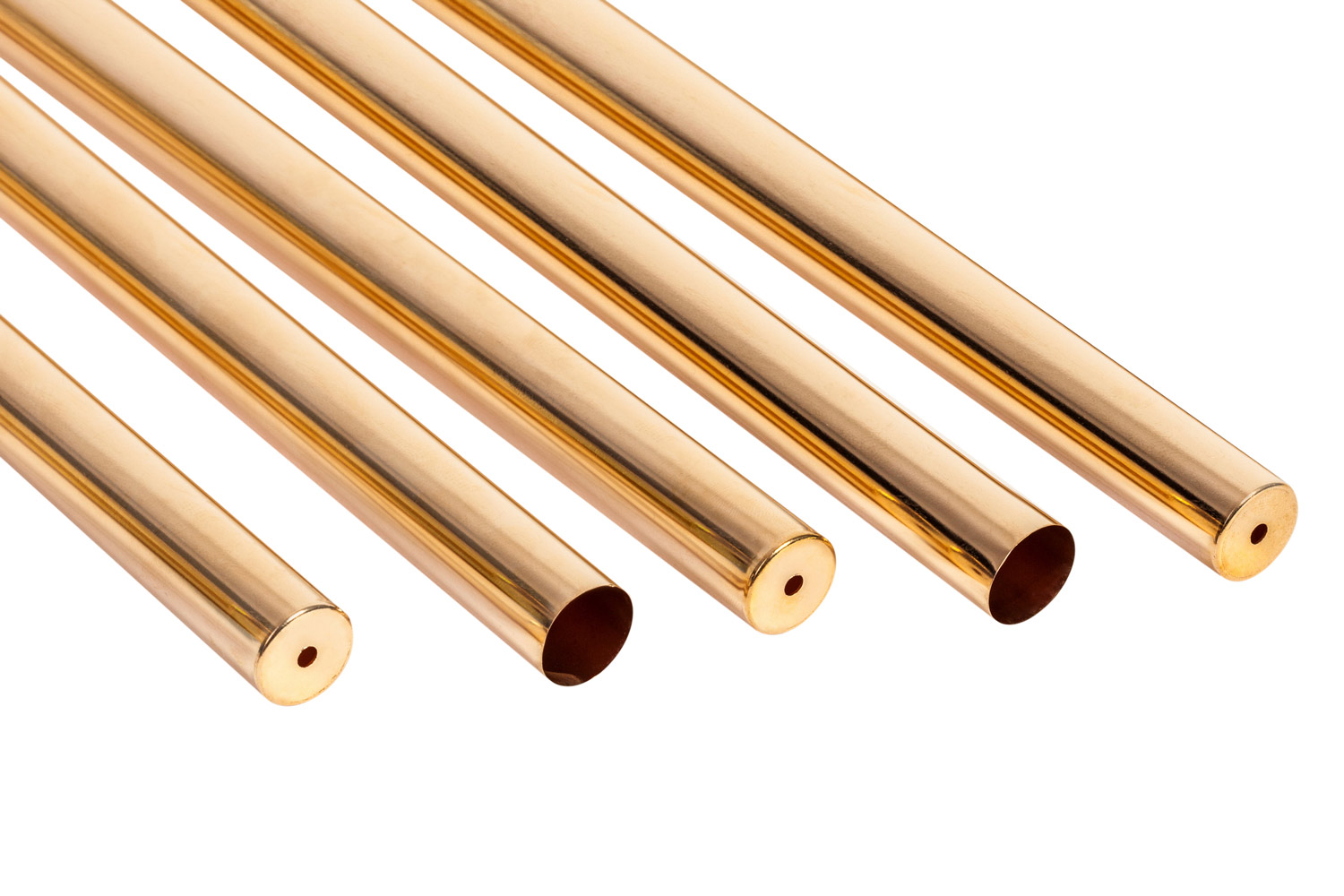

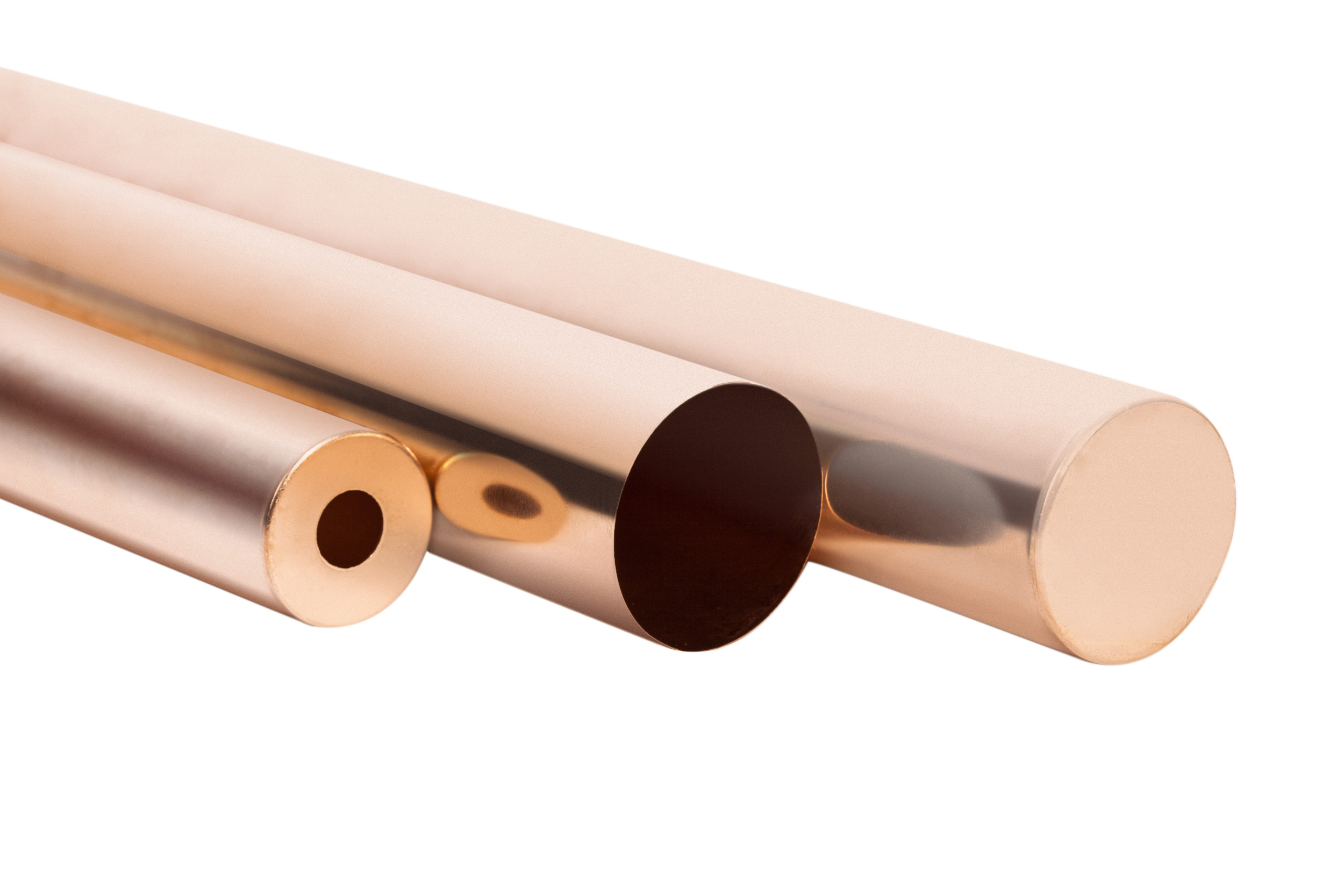

Casquillos metálicos y tubos de precisión sin costura de Mera Bellows:
Tolerancias muy pequeñas gracias al procedimiento de embutición profunda
Los casquillos de precisión de Mera Bellows sin costura son embutidos con la máxima precisión y tienen por consiguiente una base o extremo cerrado que puede adquirir prácticamente cualquier forma. Los grosores de pared comienzan a partir de los 0,064 mm. En caso de que se necesiten tubos de pared delgada que sean abiertos, el extremo cerrado por supuesto también puede cortarse. En función del proceso de producción, en el diámetro pueden lograrse tolerancias de entre 0,1 mm y 0,4 mm y en el grosor de pared de entre 0,004 y 0,015 mm. Los casquillos y los tubitos metálicos embutidos sin costura tienen excelentes propiedades de mecanizado y son adecuados para una deformación plástica adicional.
Mera Bellows fabrica tubos y casquillos metálicos de pared delgada con una longitud de hasta 450 mm en bronce, latón, acero inoxidable, monel y aleaciones de cobre al berilio. Los tubos de precisión y casquillos embutidos de cobre o aleaciones Ni-Cr-Mo no forman parte de la oferta de productos.
El diagrama muestra los tamaños de casquillo que fabrica Mera Bellows. La longitud de casquillo «L» se aplica en función del diámetro «D» y del grosor de pared «d»..
Aplicaciones: instrumentos de medición, ingeniería médica, conexiones insertables, sistemas de calefacción y aire acondicionado, distribución de líquidos y tecnología de accionamiento

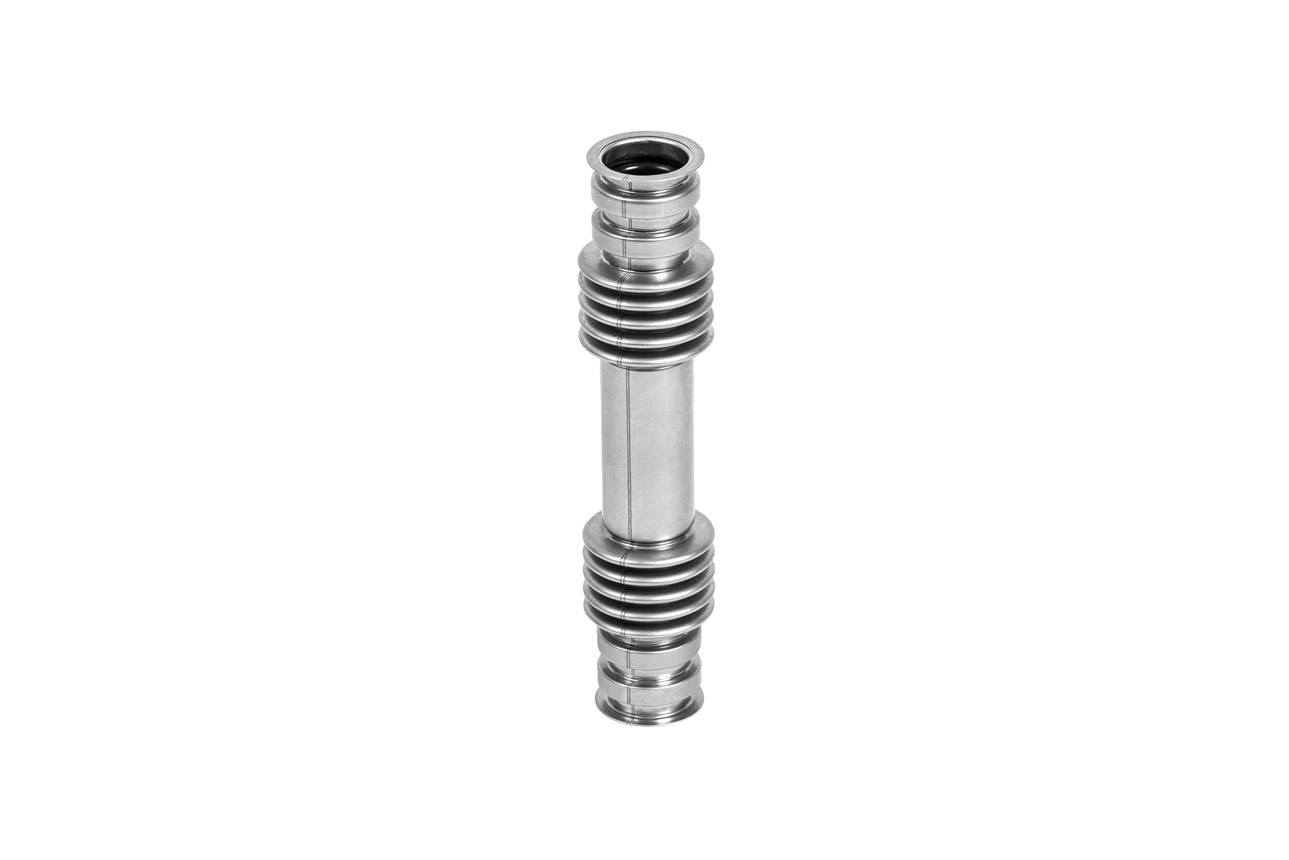

Compensateurs métalliques
une utilisation comme éléments flexibles convaincante
Ajsdfakdshfalkdsfhald asdkfhalskfja
Compensateurs de dilatation des tubes:
compensation des mouvements axiaux, angulaires et latéraux.
Lorsque l’intégrité des systèmes de tuyauterie est menacée en raison de contraintes, de pressions, ou de dilatation thermique dans la longueur, les compensateurs à soufflets métalliques de Mera Bellows assurent l’absorption des mouvements de manière fiable et durable.
Spécialisation dans les compensateurs de précision
Au cours des dernières années, Mera Bellows Sp. z o.o. a acquis une vaste expertise dans le domaine des compensateurs métalliques. Notre production en grande série de petits compensateurs et de tubes ondulés à parois minces, en nous concentrant sur des diamètres relativement petits, nous confère une expertise appréciée par notre clientèle.
Élargissement de notre gamme de produits avec des structures soudées
Les avantages des soufflets ondulés sans soudure, complexes à fabriquer, ne sont pas requis pour toutes les applications des compensateurs. Afin d’augmenter la rentabilité pour nos partenaires, Mera Bellows a étendu sa gamme de produits aux compensateurs soudés dans la longueur. Cette mesure nous permet de continuer à proposer à nos clients des solutions sur mesure à des prix compétitifs ; celles-ci ont été développées pour répondre exactement aux besoins propres à chaque application.
Compensateurs en acier inoxydable
Les changements de température fréquents, en particulier avec de grands gradients de température, accélèrent la fatigue des matériaux des compensateurs. C’est le cas par exemple dans les systèmes de gaz d’échappement. En ce qui concerne le choix du matériaux destiné à de telles utilisations, il est recommandé d’opter pour l’acier inoxydable, stable thermiquement. La mise en place d’un tube de protection intérieure, en particulier lorsque celui-ci est traversé par des fluides très chauds ou corrosifs, peut par ailleurs être adaptée dans certains cas, afin de maximiser la durée de vie.
Autres applications:
isolation vibratoire ; compensation de mouvement dans les systèmes de tuyauterie ou des mouvements cycliques, générés par exemple par les moteurs, les turbines ou les pompes ; connecteurs flexibles pour le solaire thermique ; construction mécanique ; installations de climatisation et de ventilation.
